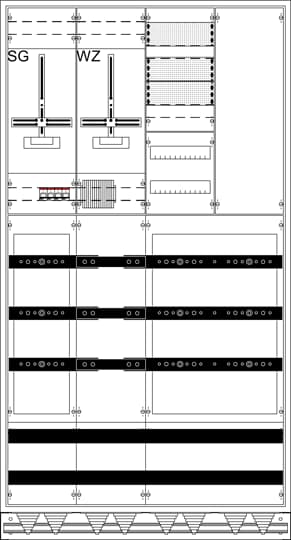

12RE 4FB, Komplettschrank nach VDE-AR-N 4100:2026-04, In 585 A, DPB
Produktinformationen 12RE 4FB, Komplettschrank nach VDE-AR-N 4100:2026-04, In 585 A, DPB
| Built-in depth: | 400 mm |
|---|---|
| Built-in height: | 1950 mm |
| Built-in width: | 1050 mm |
| Colour: | Grey |
| Connection space, power side: | With busbar |
| Degree of protection (IP): | IP55 |
| Depth: | 400 mm |
| Height: | 1950 mm |
| Material: | Steel |
| Model: | 1-story |
| Mounting method: | Surface mounted |
|---|---|
| Number of distributor rows: | 0 |
| Number of fields: | 4 |
| Number of meter boards: | 1 |
| Number of tariff switching device panels: | 1 |
| RAL-number: | 7035 |
| Rated current: | 1000 A |
| Width: | 1050 mm |
| With mounting plate: | No |
Anmelden
Zubehör
Membranflansch, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für Leitungsdurchmesser 2 x 6 - 32,5 mm, 2 x 6 - 25 mm, 4 x 6 - 19 mm, 10 x 6 - 15 mm, 2 x 6 - 12 mm, 31 x 6 - 11 mm, 1 x 6 - 7 mm, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke. Nur bei TwinLine-G (SZ) Zählerschränke liegen für die oberen Flanschöffnungen Membranflansche TZ101 werkseitig bei.
Membranflansch mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für Leitungsdurchmesser 2 x 6 - 32,5 mm, 2 x 6 - 25 mm, 4 x 6 - 19 mm, 10 x 6 - 15 mm, 2 x 6 - 12 mm, 31 x 6 - 11 mm, 1 x 6 - 7 mm, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke.
Flansche für M-Verschraubungen, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für 1 x M63 / M50, 2 x M32 / M20, 5 x M25, 5 x M20, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke. Nur bei TwinLine-G (SZ) Zählerschränke liegt ein Flansch für M-Verschraubungen TZ102 werkseitig zusätzlich bei.
Flansche für M-Verschraubungen, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für 1 x M63 / M50, 2 x M32 / M20, 5 x M25, 5 x M20, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke. Nur bei TwinLine-G (SZ) Zählerschränke liegt ein Flansch für M-Verschraubungen TZ102 werkseitig zusätzlich bei.
Flansche für M-Verschraubungen, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für 4 x M20 / M25, 22 x M20, passend für TwinLine Wand- und Standschränke.
Flansche für M-Verschraubungen, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für 4 x M20 / M25, 22 x M20, passend für TwinLine Wand- und Standschränke.
Flansche mit zwei Kabeltüllen, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, 2 Kabeltüllen 14 - 68 mm, passend für TwinLine Wand- und Standschränke.
Verschlussflansch, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, Verwendung als Verschlussflansch oder zur individuellen Bearbeitung, z.B. für Kabeltüllen oder Verschraubungen, passend für TwinLine Wand- und Standschränke.
Verschlussflansche, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, Verwendung als Verschlussflansch oder zur individuellen Bearbeitung, z.B. für Kabeltüllen oder Verschraubungen, passend für TwinLine Wand- und Standschränke
Klinkengriff mit Schlüsselschild und mit Schloss, passend für TwinLine Wand- und Standschränke.
Klinkengriff mit Schlüsselschild und ohne Schloss, passend für TwinLine Wand- und Standschränke.
Knebelgriff mit Schlüsselschild und mit Schloss, passend für TwinLine Wand- und Standschränke.
Knebelgriff mit Schlüsselschild und ohne Schloss, passend für TwinLine Wand- und Standschränke.
Schwenkhebel für Profilhalbzylinder 40 mm (30/10) mit Plombierkappe, passend für TwinLine Wand- und Standschränke.
Membranflansch mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, für Leitungsdurchmesser 2 x 6 - 32,5 mm, 2 x 6 - 25 mm, 4 x 6 - 19 mm, 10 x 6 - 15 mm, 2 x 6 - 12 mm, 31 x 6 - 11 mm, 1 x 6 - 7 mm, passend für TwinLine-G (SZ) Zählerschränke und TwinLine Wand- und Standschränke.
Flansch mit 8 Kabeltüllen, für Leitungsdurchmesser 8 x 13 bis 34 mm, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, passend für TwinLine Wand- und Standschränke.
Flansch mit 11 Kabeltüllen, für Leitungsdurchmesser 1 x 14 bis 54 mm, 3 x 13 bis 34 mm, 3 x 13 bis 26,5 mm, 4 x 5 bis 21 mmm, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, passend für TwinLine Wand- und Standschränke.
Flansch mit einer Kabeltülle, für Leitungsdurchmesser 1 x 14 bis 68 mm, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, passend für TwinLine Wand- und Standschränke.
Sockelbefestigungslasche, zur Befestigung des Sockels von außen an den Schrank, für Sockelhöhe 50 mm und 100 mm, passend für Wand- und Standschränke TwinLine.
Flansche mit zwei Kabeltüllen, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, 2 Kabeltüllen 14 - 68 mm, passend für TwinLine Wand- und Standschränke.
Flansch mit 8 Kabeltüllen, für Leitungsdurchmesser 8 x 13 bis 34 mm, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, passend für TwinLine Wand- und Standschränke.
Flansch mit 11 Kabeltüllen, für Leitungsdurchmesser 1 x 14 bis 54 mm, 3 x 13 bis 34 mm, 3 x 13 bis 26,5 mm, 4 x 5 bis 21 mmm, mit integrierter Dichtung, Material Kunststoff, Montage ohne Werkzeug durch Rasttechnik, passend für TwinLine Wand- und Standschränke.

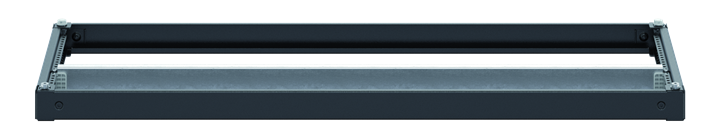

Sockelrahmen 50mm, für Baureihe TwinLine TX, teilmontiert, für den Innenbereich, pulverbeschichtet, in RAL 9005, Abmessungen in mm (H x B x T): 50 x 1050 x 400, Feldbreite 4
Sockel 100mm, für Baureihe TwinLine TX, teilmontiert, für den Innenbereich, pulverbeschichtet, in RAL 9005, Abmessungen in mm (H x B x T): 100 x 1050 x 400, Feldbreite 4
Verbindungsset zur Verbindung von 2 TwinLine Anreihschränken der Schutzklasse II, wird immer benötigt um die Schutzklasse II sicher zu stellen
Türerdungsset 10 mm² mit Befestigungsmaterial, passend für H- und HS-Standschränke und Wand- und Standschränke TwinLine.
Plantaschen DIN A4, mit transparenter Hülle, selbstklebend .
Plantasche DIN A5, aus Kunststoff, Farbe: grün, selbstklebend, (Halterung ZA123 für Plantasche zum Anschrauben an die Türverstärkungsstreben als Zubehör).
Plantasche DIN A4, aus Kunststoff, Farbe: grün, selbstklebend, (Halterung ZA123 für Plantasche zum Anschrauben an die Türverstärkungsstreben als Zubehör).
montiert im Schrank eingebaut, Bemessungsbetriebsspannung Ue 400V AC Hz
Die Gerätegeneration InLine II ZLBM / ZHBM bietet Ihnen bestmögliche Stabilität und höchste Sicherheit im Stromverteilernetz. Sie schalten Nennströme von 160 A bis 630 A. Dabei sorgen Sie für höchsten Personenschutz bei Betrieb und Wartung Ihrer Schaltanlagen. ABB bietet Ihnen die Baureihe in 3-poliger Variante zur Verfügung, die entsprechend nach EN / IEC 60947-3 geprüft wurde. Die Installation ist dank horizontaler und vertikaler Montage platzsparender und flexibler als je zuvor. Ebenso gewährleisten wir einen einfachen und sicheren Einbau der Stromwandler sowie Austausch der NH-Sicherungseinsätze. Die Baureihe ist für Phasenschienen mit einem Abstand von 185 mm geeignet.
Die Gerätegeneration InLine II ZLBM / ZHBM bietet Ihnen bestmögliche Stabilität und höchste Sicherheit im Stromverteilernetz. Sie schalten Nennströme von 160 A bis 630 A. Dabei sorgen Sie für höchsten Personenschutz bei Betrieb und Wartung Ihrer Schaltanlagen. ABB bietet Ihnen die Baureihe in 3-poliger Variante zur Verfügung, die entsprechend nach EN / IEC 60947-3 geprüft wurde. Die Installation ist dank horizontaler und vertikaler Montage platzsparender und flexibler als je zuvor. Ebenso gewährleisten wir einen einfachen und sicheren Einbau der Stromwandler sowie Austausch der NH-Sicherungseinsätze. Die Baureihe ist für Phasenschienen mit einem Abstand von 185 mm geeignet.
Die Gerätegeneration InLine II ZLBM / ZHBM bietet Ihnen bestmögliche Stabilität und höchste Sicherheit im Stromverteilernetz. Sie schalten Nennströme von 160 A bis 630 A. Dabei sorgen Sie für höchsten Personenschutz bei Betrieb und Wartung Ihrer Schaltanlagen. ABB bietet Ihnen die Baureihe in 3-poliger Variante zur Verfügung, die entsprechend nach EN / IEC 60947-3 geprüft wurde. Die Installation ist dank horizontaler und vertikaler Montage platzsparender und flexibler als je zuvor. Ebenso gewährleisten wir einen einfachen und sicheren Einbau der Stromwandler sowie Austausch der NH-Sicherungseinsätze. Die Baureihe ist für Phasenschienen mit einem Abstand von 185 mm geeignet.
Vielseitiges Zubehör für Energieverteilschränke ist im Sortiment enthalten. Modulplatten, Schottungen, LEDs zur Schrankbeleuchtung, Schließsysteme sowie ein umfangreiches Sortiment an Bausätzen für den ganzheitlichen Ausbau.
Vielseitiges Zubehör für Energieverteilschränke ist im Sortiment enthalten. Modulplatten, Schottungen, LEDs zur Schrankbeleuchtung, Schließsysteme sowie ein umfangreiches Sortiment an Bausätzen für den ganzheitlichen Ausbau.
Ausrüstsatz zum Erweitern einer vorhanden Spannungsversorgungen (im NAR auf Gerätebock) für das iMSys um eine 2. Überstromschutzeinrichtung. Im Lieferumfang enthalten: 1x Überstromschutzeinrichtung LS-Schalter B10A 25kA 1-polig 1x Zugangsverdrahtung für Überstromschutzeinrichtung 2x Sammelschienenanschlussklemme 16qmm für N-Leiter und Zugangsverdrahtung der Überstromschutzeinrichtung 1x Montageanleitung
Ausrüstsatz für Überspannungsschutz im netz- oder anlagenseitigen Anschlussraum, 1FB, 1x OVR T1-T2 3N 12.5-275s P TS QS Kombi-Ableiter, 1x Sicherungslastleiste ZHBM00-3-M8, 3x Sicherungseinsätze NH00 / 160 A, 1x Verdrahtungssatz
Ausrüstsatz für Überspannungsschutz im netz- oder anlagenseitigen Anschlussraum, 2FB, 1x OVR T1-T2 3N 12.5-275s P TS QS Kombi-Ableiter, 1x Sicherungslastleiste ZHBM00-3-M8, 3x Sicherungseinsätze NH00 / 160 A, 1x Verdrahtungssatz

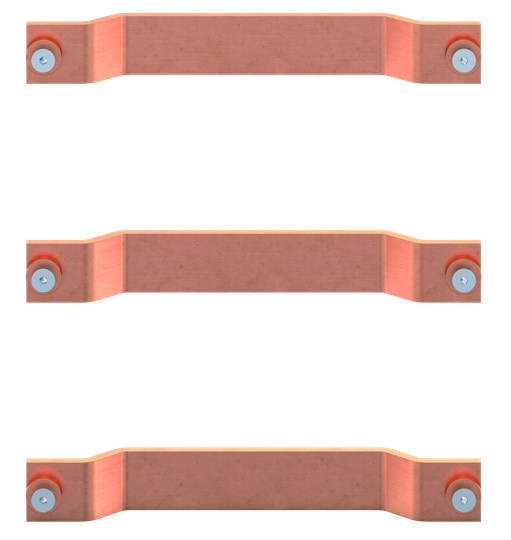

VSS-Verbinder für MuW-Standschränke WX42... und Combiline N Module MD..., 50x10 mm, 1000 A
