Energy management controller

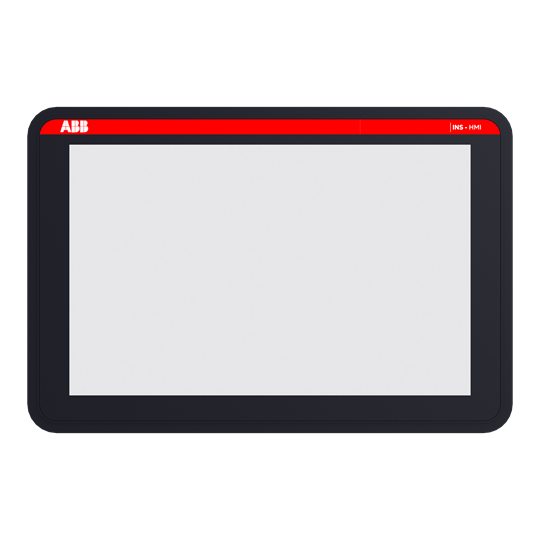

10 Zoll Touchdisplay zur Anzeige des integriertern Webserver für das InSIte Energiemonitoring mit den Steuereinheiten SCU100 oder SCU200. Geeignet für die Türmontage, mit Ethernetanschluss und 2 USB-Anschlüssen.

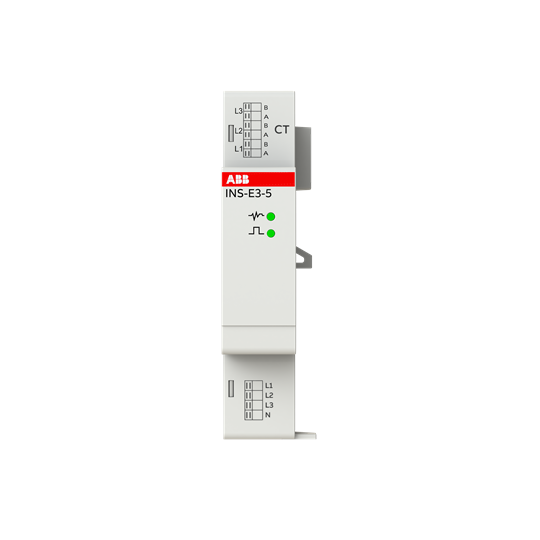

Das Energiemessmodul kann werkzeuglos an die InSite Energiemonitoring Steuereinheit SCU200 montiert werden und wird zur indirekten Energiemessung von dreiphasigen Netzen über Stromwandler genutzt. Es ermöglicht den Anschluss von 3 Stück Stromwandler (1A oder 5A) zur Messung der verbrauchten und erzeugten Energie mit einer Genauigkeit von 1% sowie der Erkennung der Energieflussrichtung. Die Stromwandleranschlüsse sowie die Spannungseingänge sind mit Steckklemmen ausgestattet.

Das ABB Starterkit Energiemonitoring ist eine Komplettlösung für professionelles Energiemanagement in elektrischen Anlagen. Erfassen, analysieren und visualisieren Sie Energiedaten in Echtzeit zur Optimierung des Stromverbrauchs. Die Zentrale Steuereinheit SCU200 verfügt über einen integrierten Webserver sowie LAN- und WLAN-Schnittstellen für flexible Konnektivität. Sie verbindet bis zu 16 Modbus RTU-Geräte, 16 Modbus TCP-Teilnehmer und 32 InSite-Bus-Teilnehmer – ideal für umfassende Systemintegration. Die vier enthaltenen CMS-Sensoren erfassen zuverlässig alle relevanten elektrischen Parameter in den überwachten Stromkreisen. Die Verbindung zur Steuereinheit SCU200 erfolgt einfach und sicher über Flachbandkabel mit Spezialsteckern. Im Starterpaket enthalten sind: 1 St. SCU200-W Steuereinheit, 1 St. D13 15-M 65 Modbus Energiezähler, 4 St. Stromsensoren CMS-121CA, 1 St. Spannungsversorgung INS-PS1, 1 St. Kabel INS110, 1 St. Stecker INS135.

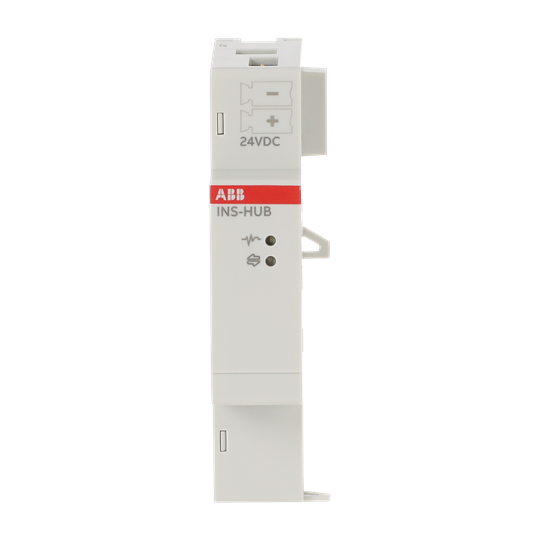

Erweiterungsmodul für InSite Energiemonitoring mit SCU200. Ermöglicht die Erweiterung des InSite-Bus um jeweils 64 Teilnehmer. Es können maximal 2 INS-HUB an eine SCU200 angeschlossen werden, was eine Gesamtzahl von 160 Teilnehmern ermöglicht. Über den InSite-Bus können Stromsensoren, I/O-Module, digitale Hilfsschalter sowie Kommunikationsmodule für Motoroantriebe anschlossen werden. Das Modul wird direkt an die SCU200 gesteckt und darüber mit Spannung versorgt.

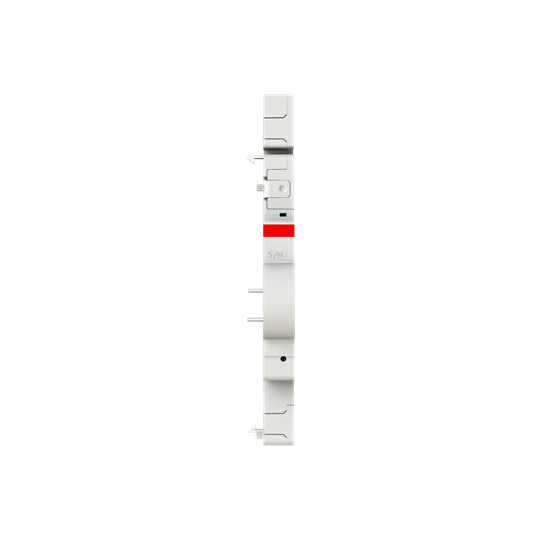

Digitaler Hilfsschalter zur Erfassung des Schaltzustandes, Fehlerauslösung sowie Temperatur und Integration der Daten in das Energiemonitoringsystem InSite. Der digitale Hilfschalter kann an passende Sicherungsautomaten, FI-Schalter, FI/LS, AFDD sowie Lasttrennschalter montiert werden. Er verfügt über einen Anschluss für das InSite-Bus-Flachbandkabel zur Verbindung mit der InSite Steuereinheit.

Das Energiemessmodul kann werkzeuglos an die InSite Energiemonitoring Steuereinheit SCU200 montiert werden und wird zur indirekten Energiemessung von dreiphasigen Systemen über Stromwandler genutzt. Es ermöglicht den Anschluss von 3 Stück 20 - 26 mA InSite-Stromwandler zur Messung der verbrauchten und erzeugten Energie mit einer Genauigkeit von 1% sowie der Erkennung der Energieflussrichtung. Die Stromwandler sowie die Spannungseingänge sind mit Steckklemmen ausgestattet.

Das Spannungsversorgungsmodul kann werkzeuglos an die InSite Energiemonitoring Steuereinheit SCU200 montiert werden und versorgt diese mit 100-240 V AC. Über das Modul können bis zu 5 weitere Module sowie die Steuereinheit mit einer Leistung von 15 W versorgt werden.

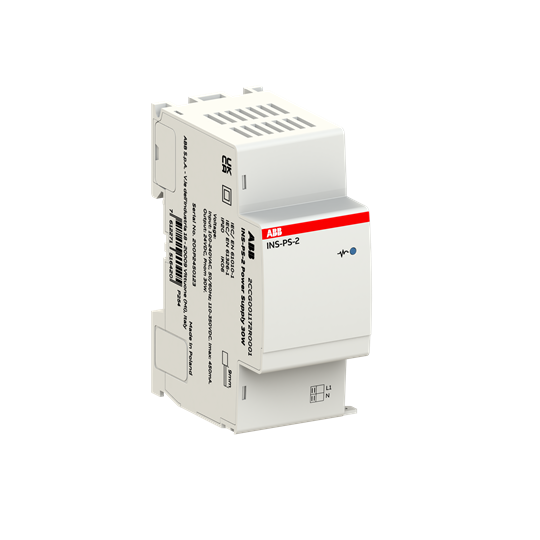

Das Spannungsversorgungsmodul kann werkzeuglos an die InSite Energiemonitoring Steuereinheit SCU200 montiert werden und versorgt diese mit 100-240V AC. Über das Modul können bis zu 5 weitere Module sowie die Steuereinheit mit einer Leistung von 30 W versorgt werden.

Die Steuereinheit ermöglicht ein lokales Energiemonitoring zur Auswertung, Speicherung und Visualisierung von Daten von angeschlossenen Messgeräten, Konfigurieren von Alarmwerten sowie manuelles und automatisiertes Schalten von Ein- und Ausgängen. Die Steuereinheit verfügt über einen integrierten lokalen Webserver und ermöglicht eine Visualisierung der Echtzeitwerte, Vergangenheitswerte, Systemdaten sowie Alarmmeldungen auf verschiedenen Endgeräten (PC, Tablet, Smartphone) im Netzwerk. Es können jeweils 16 Modbus RTU Teilnehmer (z.B. Energiezähler, Netzanalysegeräte, digitaler Überspannungsschutz), 16 Modbus TCP Teilnehmer sowie 32 InSite-Bus Teilnehmer (Stromsensoren, I/O-Module, Digitale Hilfsschalter) angeschlossen werden. Das Gerät ist modular erweiterbar, um zusätzliche Funktionen bereitzustellen. Die Messdaten können via CSV-Datei, E-Mail oder FTP exportiert werden oder via Rest-API oder Modbus in übergeordnete Energiemanagementsysteme oder Gebäudeleittechnik weitergegeben werden.

Die Steuereinheit ermöglicht ein lokales Energiemonitoring zur Auswertung, Speicherung und Visualisierung von Daten von angeschlossenen Messgeräten, Konfigurieren von Alarmwerten sowie manuelles und automatisiertes Schalten von Ein- und Ausgängen. Die Steuereinheit verfügt über einen integrierten lokalen Webserver und ermöglicht eine Visualisierung der Echtzeitwerte, Vergangenheitswerte, Systemdaten sowie Alarmmeldungen auf verschiedenen Endgeräten (PC, Tablet, Smartphone) im Netzwerk. Es können jeweils 16 Modbus RTU Teilnehmer (z.B. Energiezähler, Netzanalysegeräte, digitaler Überspannungsschutz), 16 Modbus TCP Teilnehmer sowie 32 InSite-Bus Teilnehmer (Stromsensoren, I/O-Module, Digitale Hilfsschalter) angeschlossen werden. Das Gerät ist modular erweiterbar, um zusätzliche Funktionen bereitzustellen. Die Messdaten können via CSV-Datei, E-Mail oder FTP exportiert werden oder via Rest-API oder Modbus in übergeordnete Energiemanagementsysteme oder Gebäudeleittechnik weitergegeben werden.

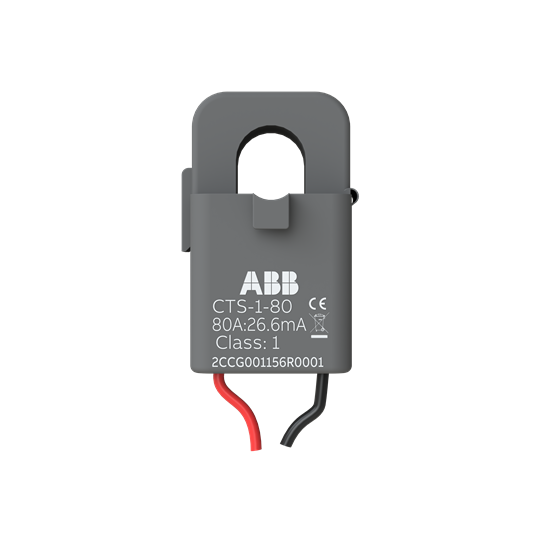

Teilbarer Stromwandler zur Energiemessung im Energiemonitoringsystem InSite mit dem Energiemess-Modul INS-E3. Der Wandler misst primärseitig mit Genauigkeitsklasse 1. Der Wandler kann für Leiter bis 10 mm² genutzt werden.

Teilbarer Stromwandler zur Energiemessung im Energiemonitoringsystem InSite mit dem Energiemess-Modul INS-E3. Der Wandler misst primärseitig mit Genauigkeitsklasse 1. Der Wandler kann für Leiter bis 10 mm² genutzt werden.

Teilbarer Stromwandler zur Energiemessung im Energiemonitoringsystem InSite mit dem Energiemess-Modul INS-E3. Der Wandler misst primärseitig mit Genauigkeitsklasse 1. Der Wandler kann für Leiter bis 10 mm² genutzt werden.

Das Wireless M-Bus Modul kann werkzeuglos an die InSite Energiemonitoring Steuereinheit SCU200 montiert werden und wird zur Integration von Wireless M-Bus Geräten wie Gas-, Wasser-, Strom und Wärmezähler genutzt. Es können pro Modul bis zu 32 Geräte verbunden werden. Das Modul verfügt über eine interne Antenne sowie einem Anschluss für eine externe Antenne.

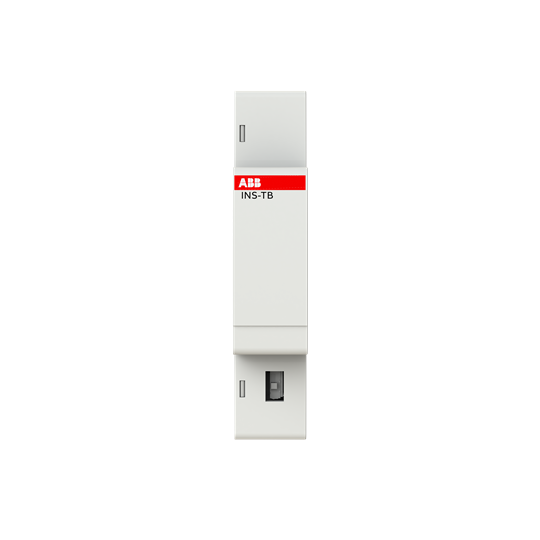

Erweiterungsmodul für das InSite Energiemonitoringsystem mit den Steuereinheiten SCU100 oder SCU200. Das Modul INS-TB ermöglicht die gehäuseübergreifende Kommunikation des InSite-Bus. Die Verbindung zwischen den Modulen erfolgt über eine RJ45-Verbindung, die in den Modulen auf einen Anschluss für das Flachbandkabel des InSite-Bus umgesetzt wird. Damit können Stromsensoren, I/O-Module oder digitale Hilfsschalter in einem Gehäuse mit einer Steuereinheit in einem anderen Gehäuse verbunden werden.
