Auxiliary device for distribution board devices

Zur Fernauslösung (Abschaltung) des Hauptgerätes, mit Selbstunterbrechung innerhalb 10 ms, bei Anlegen einer Spannung. Geeignet für die Baureihen der Sicherungsautomaten (MCBs) S200, S300P, FIs (RCCBs) F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (RCBOs) DS201, FI/LS-Kombinationen (RCBOs) DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, Lasttrennschalter SD 200. Kann mit LS (MCBs) SN201 und FI/LS (RCBOs) DS203NC über das Kopplungsmodul/Hilfskontakt SN201-IH verwendet werden. Arbeitsstromauslöser verwenden eine Spule wie LS (MCBs) zum Auslösen. Um einen Arbeitsstromauslöser auszulösen, muss die richtige Spannung gewählt und sichergestellt werden, dass das entsprechende Ibmax (wie im Datenblatt/ Bedienungsanleitung angegeben) von der verwendeten Stromversorgung bereitgestellt wird. Wenn die Stromversorgung höhere Ströme liefern kann, reduziert der Arbeitsstromauslöser den Strom aufgrund seines Innenwiderstandes auf Ibmax. Sobald der Arbeitsstromauslöser ausgelöst hat, ist der Kontakt im Inneren geöffnet – der Stromkreis ist getrennt, auch wenn der Arbeitsstromauslöser noch eingeschaltet ist. Der Freiauslösemechanismus des Arbeitsstromauslösers ermöglicht einen Neustart des Hauptschutzgeräts erst, wenn der Arbeitsstromauslöser kein externes Auslösesignal mehr erhält.

Arbeitsstromauslöser 110 bis 415V AC/DC für EN60, EN100, EN250, DN100 und FN, Montage auf der rechten Seite

Zur Fernauslösung (Abschaltung) des Sicherungsautomaten. Der Arbeitsstromauslöser besitzt eine Relais-Spule mit einem integrierten Kontakt, der nach Auslösung des Sicherungsautomaten die Spule von der Betätigungsspannung trennt, es fließt daher auch bei dauernd anliegender Betätigungsspannung kein weiterer Strom. Zur Kombination mit UL489 Geräten zugelassen.

Zur Fernauslösung (Abschaltung) des Hauptgerätes, mit Selbstunterbrechung innerhalb 10 ms, bei Anlegen einer Spannung. Geeignet für die Baureihen der Sicherungsautomaten (MCBs) S200, S300P, FIs (RCCBs) F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (RCBOs) DS201, FI/LS-Kombinationen (RCBOs) DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, Lasttrennschalter SD 200. Kann mit LS (MCBs) SN201 und FI/LS (RCBOs) DS203NC über das Kopplungsmodul/Hilfskontakt SN201-IH verwendet werden. Arbeitsstromauslöser verwenden eine Spule wie LS (MCBs) zum Auslösen. Um einen Arbeitsstromauslöser auszulösen, muss die richtige Spannung gewählt und sichergestellt werden, dass das entsprechende Ibmax (wie im Datenblatt/ Bedienungsanleitung angegeben) von der verwendeten Stromversorgung bereitgestellt wird. Wenn die Stromversorgung höhere Ströme liefern kann, reduziert der Arbeitsstromauslöser den Strom aufgrund seines Innenwiderstandes auf Ibmax. Sobald der Arbeitsstromauslöser ausgelöst hat, ist der Kontakt im Inneren geöffnet – der Stromkreis ist getrennt, auch wenn der Arbeitsstromauslöser noch eingeschaltet ist. Der Freiauslösemechanismus des Arbeitsstromauslösers ermöglicht einen Neustart des Hauptschutzgeräts erst, wenn der Arbeitsstromauslöser kein externes Auslösesignal mehr erhält.

Arbeitsstromauslöser 12 bis 110V AC/DC für EN60, EN100, EN250, DN100 und FN, Montage auf der rechten Seite

Zur Fernauslösung (Abschaltung) des Sicherungsautomaten. Der Arbeitsstromauslöser besitzt eine Relais-Spule mit einem integrierten Kontakt, der nach Auslösung des Sicherungsautomaten die Spule von der Betätigungsspannung trennt, es fließt daher auch bei dauernd anliegender Betätigungsspannung kein weiterer Strom. Zur Kombination mit UL489 Geräten zugelassen.

Motorantrieb für automatische Wiedereinschaltung Funktion: F2C-ARH schließt die zugehörige Fehlerstrom-Schutzeinrichtung (RCD) nur nach einer Prüfung, wenn kein Fehler im vom FI-Schalter geschützten System vorliegt. Geeignet für 2-polige FI-Schutzschalter (RCCB) F202 mit 30 mA Bemessungsfehlerstrom, max. 63 A

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

SZ-BSK Berührungsschutzkappe für Sammelschienenblöcke (5 Pins)

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Motorantrieb mit Fern-Ein- und Ausschaltung Funktion: Der Motorantrieb F2C-CM erlaubt die Fernsteuerung (Ein-/Ausschalten) der gekoppelten Geräte. Geeignet für FI-Schutzschalter (RCCB) F200 (F200 A bis 100 A, F200 F, F200 B/B+ bis 63 A).

Füllstück für die Hutschiene in einer halben Teilungseinheiten. Füllstücke kommen zur Anwendung, wenn Abstände von Geräten eingehalten werden müssen, Leermodule befüllt oder neben einem verbauten Hilfsschalter eine halbe Modulbreite ergänz werden soll.

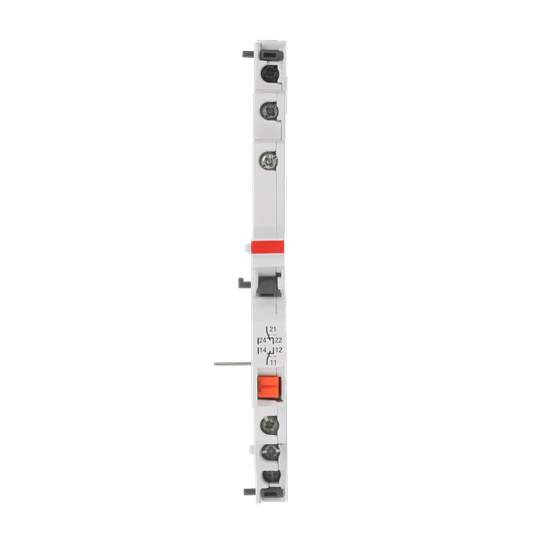

Der Hilfsschalter S750DR-AUX zeigt die Kontaktposition der Haupt-Sicherungsautomaten S750DR mit Hilfe von zwei Wechslern unabhängig voneinander und potentialfrei an. Über eine Funktionsprüftaste kann ein Wechsel der Kontaktstellung simuliert werden, um die korrekte Anzeige der Kontaktposition ohne Schalten des Hauptgeräts zu prüfen. Die Wechsler erfüllen die Anforderungen der Schutztrennung. Sie sind geeignet für SELV- und PELV-Stromkreise. Der Hilfsschalter ist werkzeuglos anbaubar an dafür vorgesehene S750DR 1-4-polige-Geräte.

Kopplungsmodul/Hilfsschalter für FI/LS-Schalter (RCBO) DS203NC (3P+N in 4 Modulen). Funktion: Die Anzeige der Gerätekontaktposition und Modul zur Kopplung von anderem System pro M compact® Zubehör S2C-... Hilfsschalter, Signalkontakt/Hilfsschalter oder S3C-A... Arbeitsstromauslöser bzw. S2C-UA... Unterspannungsauslöser an die DS203NC-Baureihe.

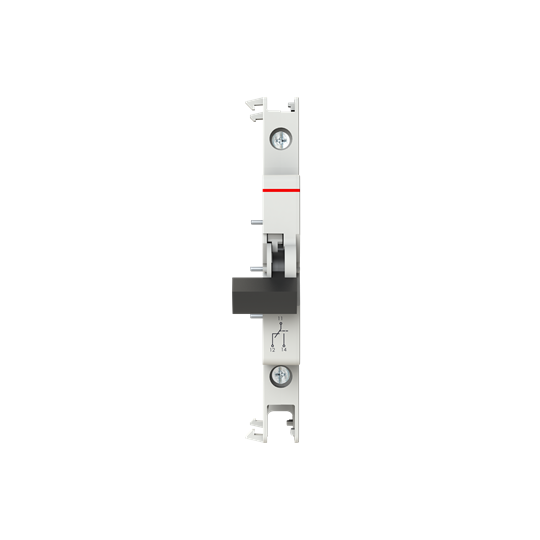

Hilfsschalter 1 Wechsler, für Rechtsanbau an FI/LS-Schalter DMA63Np, Funktion EAUHR: Anzeige der Schaltstellung der Gerätekontakte durch Hilfsschalterfunktion (H)

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter SU200M & SU200 PR nach UL489 und CSA 22.2 No 5. Funktion: Anzeige der Schaltstellung der Gerätekontakte durch Hilfsschalterfunktion .

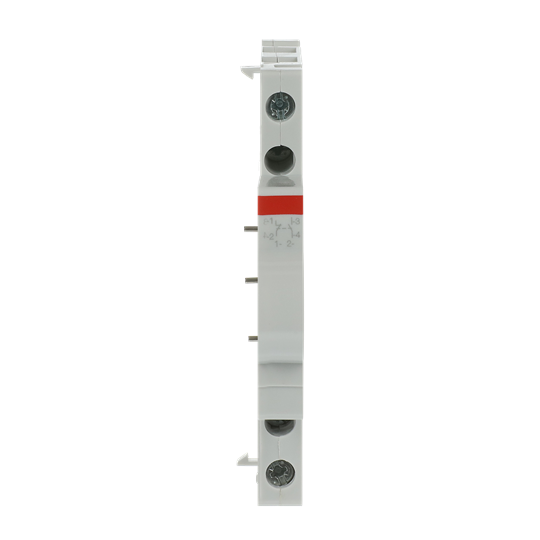

Hilfsschalter für Linksanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Linksanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

Hilfsschalter für Linksanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.

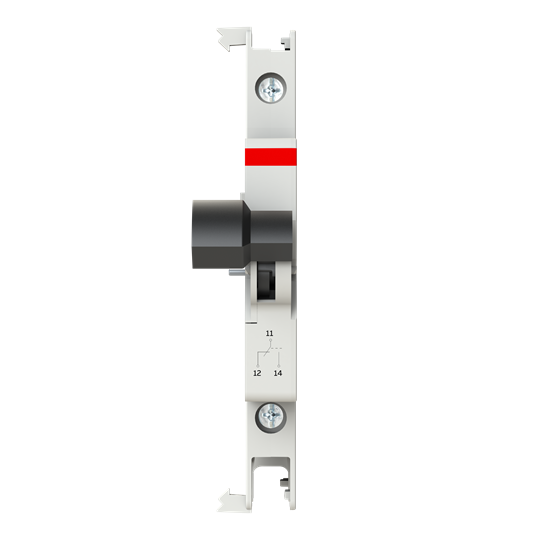

DSCC-IH6R HS Kopplungsmodul/Hilfskontakt 1 Wechsler (CO), 0,5 Teilungseinheiten für Anbau an 2P FI/LS (RCBO) DS202CR Funktion: Die Anzeige der Gerätekontaktposition und Modul zur Kopplung von anderem System pro M compact® Zubehör S2C-.../S3C-... Hilfskontakt, Signal-/Hilfskontakte oder S3C-A... Arbeitsstromauslöser bzw. S2C-UA.../S3C-UA... Unterspannungsauslöser an die Baureihe DS202CR.
