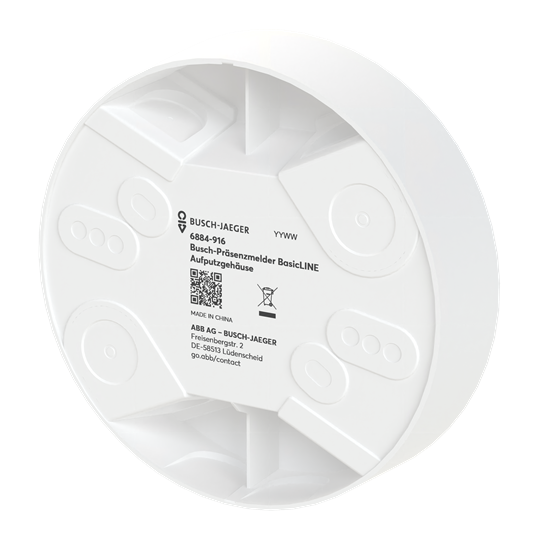

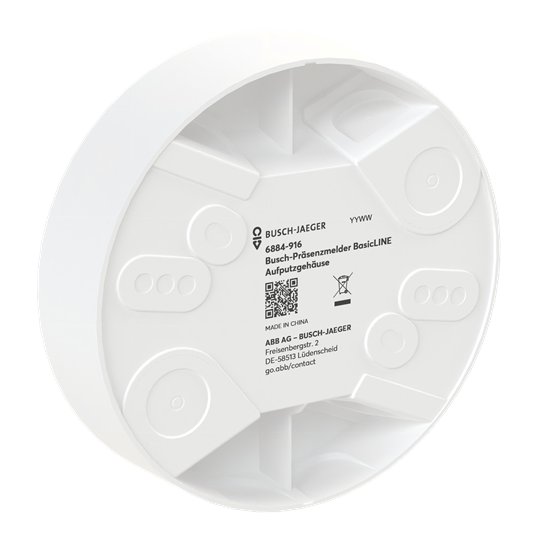

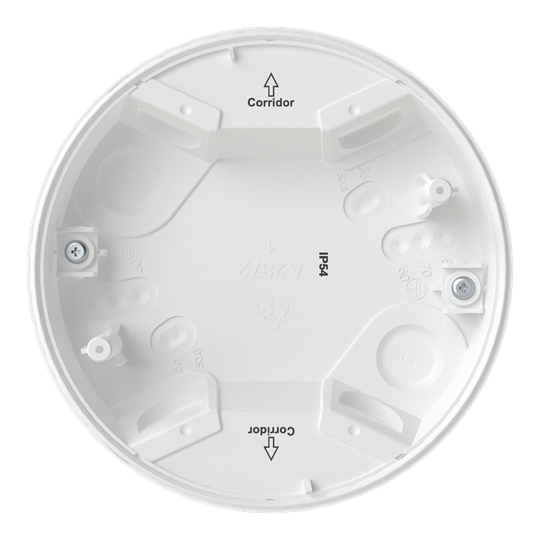

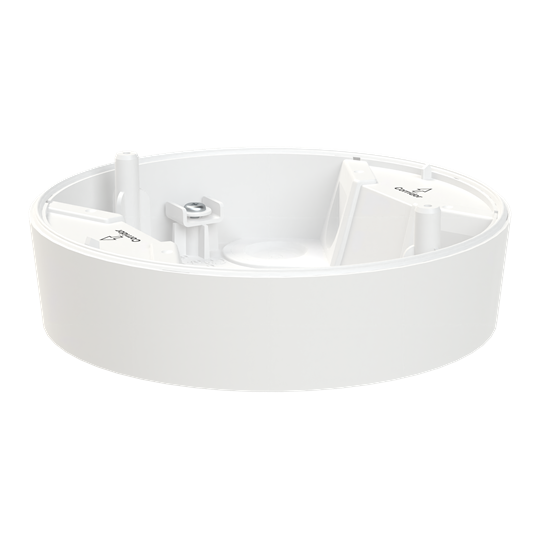

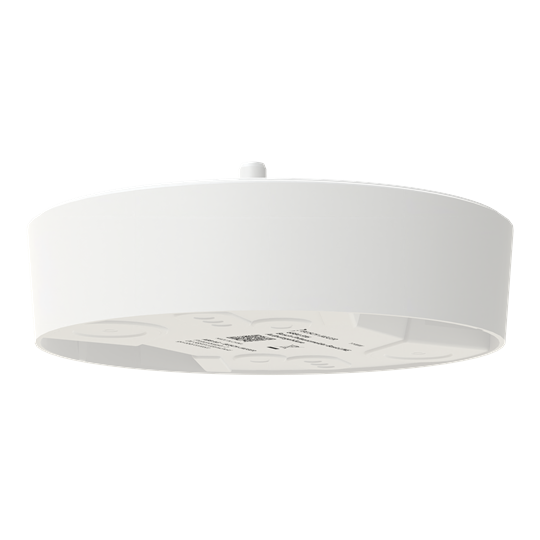

Aufputzgehäuse für Busch-Präsenzmelder BasicLINE

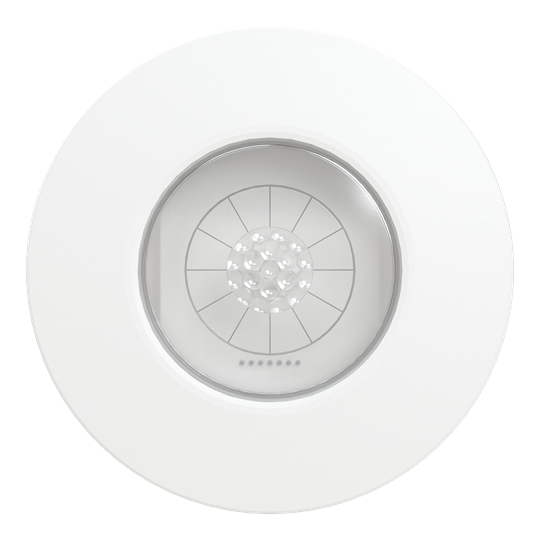

Busch Präsenzmelder BasicLINE KNX Standard Erkennungsbereich (für Montagehöhe 2,5 m, 3 m und 4 m): 360° (kreisförmig). Sitzende Personen Ø: 4,5 m/6,0 m/–. Frontalgang Ø: 2,5 m/4,0 m/5,0 m. Seitlicher Gang Ø: 8,0 m/10,0 m/12,0 m. Die Empfindlichkeit des Präsenzmelder ist über die ETS-Parameter einstellbar. Betriebsmodi: Automatisch, Halbautomatisch. Zum Ein- und Ausschalten von Lichtbändern, abhängig von der Helligkeit des Raums. Regulierung als Reaktion auf die Bewegung ist möglich. Verwendung des Geräts als Präsenz- und/oder Bewegungsmelder. 2 Kanäle für die Anwendung des Detektors, 1 Kanal für konstante Lichtregelung und 1 Kanal für HVAC. Integrierter Helligkeitssensor. Integrierter Temperatursensor. Helligkeitsbereich: 10 - 3,000 Lux. Helligkeitsanpassung über KNX-Kommunikationsobjekte. Zweistufige Abschaltung mit Verzögerungszeit und reduzierter Helligkeit. Die KNX-Programmierungs-LED kann für die Walk-Test-Funktion über KNX aktiviert werden. Mit integriertem KNX-Buskupplung und Stromversorgung über KNX-Bus. Ein einfacher Haupt- und Nebenstellen-Betrieb mehrerer Präsenzmelder ist möglich. Montagehöhe: 2 m - 4 m. Geeignet für Abhängdecken mit einer Dielendicke von 9 bis 25 mm in Kombination mit einem Feder-klammer. Lochgröße: Ø 68 mm. Geeignet für Oberflächenmontagen in Kombination mit der oberflächenmontierten Box 6884. Kann nicht in einer britischen Standardbox installiert werden. Maße: (H x D): 45 mm * 105 mm. Sichtbare Höhe: 23,5 mm. Montagetiefe: 21,5 mm. Montagetiefe (einschließlich Federclip): 48,0 mm * 65,0 mm. Temperaturbereich (Gerät): –20 °C – +45 °C. Lagertemperaturbereich: –20 °C – +70 °C. Schutzklasse (Gerät): IP 20 (IP54 in Kombination mit 6884). Die Geräte unterstützen KNX Data Secure.

Busch Präsenzmelder BasicLINE KNX Korridor Detektionsbereich (für Montagegrößen 2,5 m, 3 m und 4 m): Sitzende Personen Ø: –/–/–. Frontales Gehen Ø: 12,0 x 2,5 m/16,0 x 3,0 m/16,0 x 3,0 m. Seitlicher Gang Ø: 32,0 x 2,5 m/40,0 x 5,0 m/40,0 x 5,0 m. Die Empfindlichkeit des Präsenzmelders ist über die ETS-Parameter einstellbar. Betriebsmodi: Automatisch, Halbautomatisch. Zum Ein- und Ausschalten von Lichtbändern, abhängig von der Helligkeit des Raums. Regulierung als Reaktion auf die Bewegung ist möglich. Verwendung des Geräts als Präsenz- und/oder Bewegungsmelder. 2 Kanäle für die Anwendung des Detektors, 1 Kanal für konstante Lichtregelung und 1 Kanal für HVAC. Integrierter Helligkeitssensor. Integrierter Temperatursensor. Helligkeitsbereich: 10 - 3,000 Lux. Helligkeitsanpassung über KNX-Kommunikationsobjekte. Zweistufige Abschaltung mit Verzögerungszeit und reduzierter Helligkeit. Die KNX-Programmierungs-LED kann für die Walk-Test-Funktion über KNX aktiviert werden. Mit integriertem KNX-Buskupplung und Stromversorgung über KNX-Bus. Ein einfacher Haupt- und Nebenstellen-Betrieb mehrerer Präsenzmelder ist möglich. Montagehöhe: 2 m - 4 m. Geeignet für Abhängdecken mit einer Dielendicke von 9 bis 25 mm in Kombination mit einem Feder-klammer. Lochgröße: Ø 68 mm. Geeignet für Oberflächenmontagen in Kombination mit der oberflächenmontierten Box 6884. Kann nicht in einer britischen Standardbox installiert werden. Abmessungen: (H x D): 60,0 mm * 105 mm. Sichtbare Höhe: 38,0 mm. Montagetiefe: 21,5 mm. Montagetiefe (einschließlich Federclip): 48,0 mm * 65,0 mm. Temperaturbereich (Gerät): –20 °C – +45 °C. Lagertemperaturbereich: –20 °C – +70 °C. Schutzklasse (Gerät): IP 20 (IP54 in Kombination mit 6884). Die Geräte unterstützen KNX Data Secure.

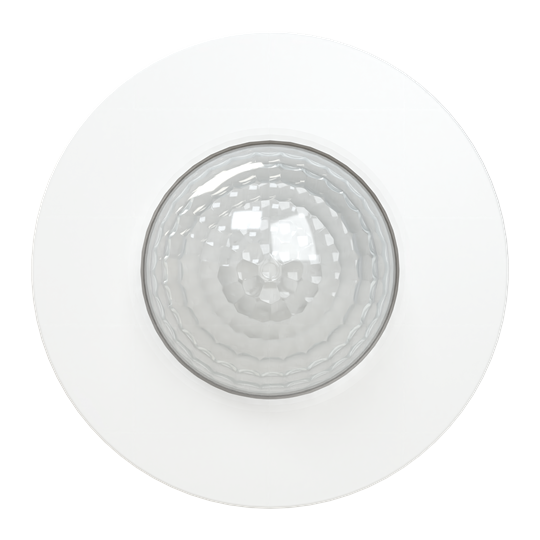

Busch Präsenzmelder BasicLINE KNX Wide Range Erkennungsbereich (für Montagegröße 2,5 m, 3 m und 4 m): 360° (kreisförmig). Sitzende Personen Ø: 4,5 m/6,0 m/–. Frontalgang Ø: 2,5 m/4,0 m/5,0 m. Seitlicher Gang Ø: 20,0 m/24,0 m/30,0 m. Die Empfindlichkeit des Präsenzmelders ist über ETS-Parameter einstellbar. Betriebsmodi: Automatisch, Halbautomatisch. Zum Ein- und Ausschalten von Lichtbändern, abhängig von der Helligkeit des Raums. Regulierung als Reaktion auf die Bewegung ist möglich. Verwendung des Geräts als Präsenz- und/oder Bewegungsmelder. 2 Kanäle für die Anwendung des Detektors, 1 Kanal für konstante Lichtregelung und 1 Kanal für HVAC. Integrierter Helligkeitssensor. Integrierter Temperatursensor. Helligkeitsbereich: 10 - 3,000 Lux. Helligkeitsanpassung über KNX-Kommunikationsobjekte. Zweistufige Abschaltung mit Verzögerungszeit und reduzierter Helligkeit. Die KNX-Programmierungs-LED kann für die Walk-Test-Funktion über KNX aktiviert werden. Mit integriertem KNX-Buskupplung und Stromversorgung über KNX-Bus. Ein einfacher Haupt- und Nebenstellen-Betrieb mehrerer Präsenzmelder ist möglich. Montagehöhe: 2 m - 4 m. Geeignet für Abhängdecken mit einer Dielendicke von 9 bis 25 mm in Kombination mit einem Feder-klammer. Lochgröße: Ø 68 mm. Geeignet für Oberflächenmontagen in Kombination mit der oberflächenmontierten Box 6884. Kann nicht in einer britischen Standardbox installiert werden. Maße: (H x D): 66,5 mm * 105 mm. Sichtbare Höhe: 44,5 mm. Montagetiefe: 21,5 mm. Montagetiefe (einschließlich Federclip): 48,0 mm * 65,0 mm. Temperaturbereich (Gerät): –20 °C – +45 °C. Lagertemperaturbereich: –20 °C – +70 °C. Schutzklasse (Gerät): IP 20 (IP54 in Kombination mit 6884). Die Geräte unterstützen KNX Data Secure.

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen/HKL. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 2,0 m / Ø 8,0 m / Ø 3,0 m -3,0 m / Ø 3,0 m / Ø 10,0 m / Ø 4,0 m -4,0 m / – / Ø 12,0 m / Ø 5,0 m HKL-Ausgang: -5 … 30 V DC: max. 5 A -5 … 250 V AC: max. 5 A -5 … 250 V AC (cos φ = 0.4): max. 1 A Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle (IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm Dicke der Deckenmontage 9 ... 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Ausschaltverzögerung HKL: 10 s, 1 min, 5 min, 10 min, 20 min, 30 min und 60 min. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / 30x4m /12x2,5m -3,0 m / 40x5m / 16x3m Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle ( IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / Ø 20,0 m / Ø 3 m -3,0 m / Ø 24m / Ø 3,5m -4,0 m / Ø 18,0 m / Ø 3,5 m Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle (IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum bewegungsabhängigen Schalten von Beleuchtungen auch durch dünne Wände (WC-Anlagen). Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 8,0 m / Ø 10,0 m / Ø 10,0 m -3,0 m / Ø 6,0 m / Ø 10,0 m / Ø 10,0 m Einstellung des Entfernungsbereichs (DIS): 20%,40%,60%,80%,100%. Einstellung der Empfindlichkeit /SENS): 20%,40%,60%,80%,100%. Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle ( IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 ... 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. HF-Frequenz: 24 GHz. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich Radial: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 2,0 m / Ø 8,0 m / Ø 3,0 m -3,0 m / Ø 3,0 m / Ø 10,0 m / Ø 4,0 m -4,0 m / – / Ø 12,0 m / Ø 5,0 m Beleuchtungslast: -50 Stk. für DALI-Leuchte oder LED-Treiber Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb . Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 10 min, 30 min und 60 min. Für DALI2-Broadcastbetrieb (Zentral-Telegramm). Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Es kann zwischen zwei Betriebsarten gewählt werden: -Betriebsart "Helligkeitsschwelle" einstellbar: 10.1000Lux -Betriebsart "Konstantlichtregelung" einstellbar: 200.1000Lux Standby-Helligkeit: -Diese Funktion kann optional aktiviert werden -In dieser Funktion dimmt die Beleuchtung "ohne" Bewegung zuerst auf den eingestellten Helligkeitswert und schaltet erst bei weiter fehlender Bewegung nach der Nachlaufzeit Standby ab. Standby-Helligkeit - Einstellbare Helligkeit: 10-50%. Nachlaufzeit Standby-Helligkeit: 30 s, 1 min, 5 min, 10 min, 30 min und EIN/AUS. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich Korridor: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / 30x4m /12x2,5m -3,0 m / 40x5m / 16x 3m Beleuchtungslast: -50 Stk. für DALI-Leuchte oder LED-Treiber Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 10 min, 30 min und 60 min. Für DALI2-Broadcastbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Es kann zwischen zwei Betriebsarten gewählt werden: -Betriebsart "Helligkeitsschwelle" einstellbar: 10.1000Lux -Betriebsart "Konstantlichtregelung" einstellbar: 200.1000Lux Standby-Helligkeit: -Diese Funktion kann optional aktiviert werden. -In dieser Funktion dimmt die Beleuchtung "ohne" Bewegung zuerst auf den eingestellten Helligkeitswert und schaltet erst bei weiter fehlender Bewegung nach der Nachlaufzeit Standby ab. Standby-Helligkeit - Einstellbare Helligkeit: 10-50%. Nachlaufzeit Standby-Helligkeit: 30 s, 1 min, 5 min, 10 min, 30 min und EIN/AUS. Designlinie: BasicLINE

Zum Schutz von Geräten wie Präsenzmeldern, Rauchwarnmeldern und Bewegungsmeldern vor Beschädigungen durch externe Einflüsse. Für Decken-Präsenzmelder. Für Busch-Wächter® Präsenz tech (6813-101). Für Busch-Wächter® Präsenz tech DualLINE 6813/11-xxx. Für Busch-Wächter® Präsenz tech BasicLINE 6814 U. Für Busch-Wächter® Präsenz tech BasicLINE Corridor 6818 U. Für alle Busch-Rauchalarm® ProfessionalLINE. Für alle Busch-Wärmealarm ProfessionalLINE. Für Busch-Rauchalarm® 6831-84 und 6832-84. Auch in Verbindung mit Aufputz-Gehäuse 6885-xxx und 6888 verwendbar. Für Busch-Präsenzmelder Mini KNX 6131/20-xxx und 6131/21-xxx. Für Busch-Präsenzmelder KNX 6131/30-xxx und 6131/31-xxx. Für Busch-Wächter® Sky KNX 6131/40-24. Für Busch-Präsenzmelder Corridor KNX 6131/50-xxx und 6131/51-xxx.
