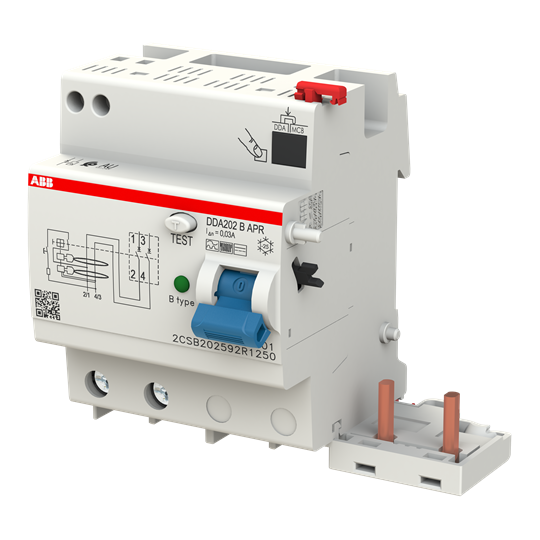

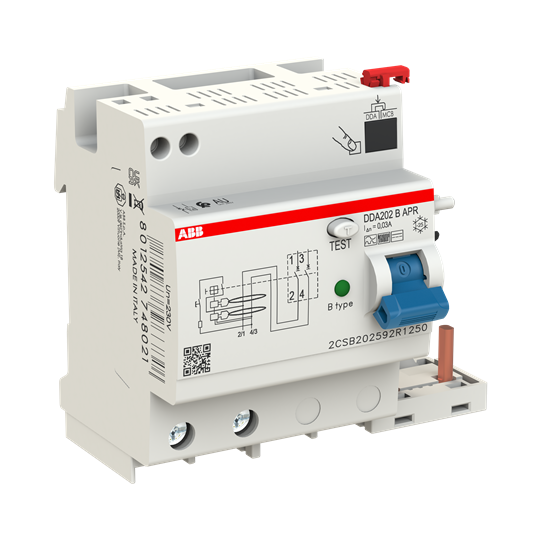

FI-Block für S202/S302 2P, allstromsensitiv, 25A, 30mA
ABB STOTZ-KONTAKT
Produktinformationen FI-Block für S202/S302 2P, allstromsensitiv, 25A, 30mA
DDA200 Typ B AP-R für glatte Gleichfehlerströme
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA
Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde, sowie glatten Gleichfehlerströmen im Frequenzbereich von 0...1 kHz. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20) Anhang G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Einsatzgebiete sind vorwiegend Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität bietet eine hohe Anlagenverfügbarkeit, dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
| Ambient temperature during operating: | -25–50 °C |
|---|---|
| Anti-nuisance tripping version: | Yes |
| Connectable conductor cross section multi-wired: | 0–25 mm2 |
| Degree of protection (IP): | IP2X |
| Delay adjustable: | No |
| Frequency: | 50/60 Hz |
| Leakage current type: | B |
| Nominal current: | 25 A |
| Nominal voltage: | 230–230 V |
| Number of poles: | 2 |
|---|---|
| Pollution degree: | 2 |
| Power loss: | 2 W |
| Rated fault current adjustable: | No |
| Rated impulse withstand voltage Uimp: | 4 kV |
| Rated insulation voltage Ui: | 500 V |
| Surge current capacity: | 3 kA |
| With interlocking device: | Yes |
