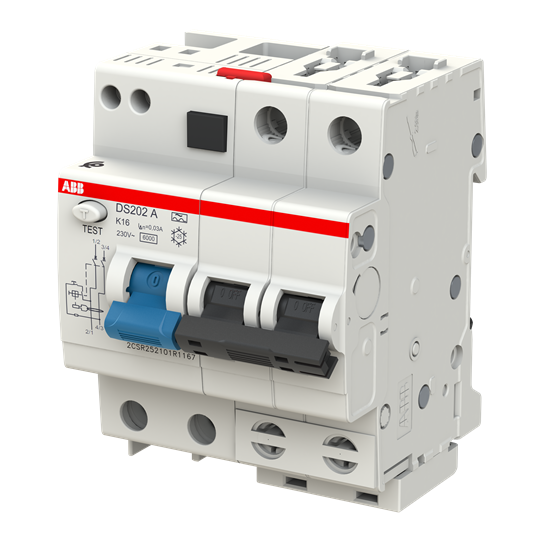

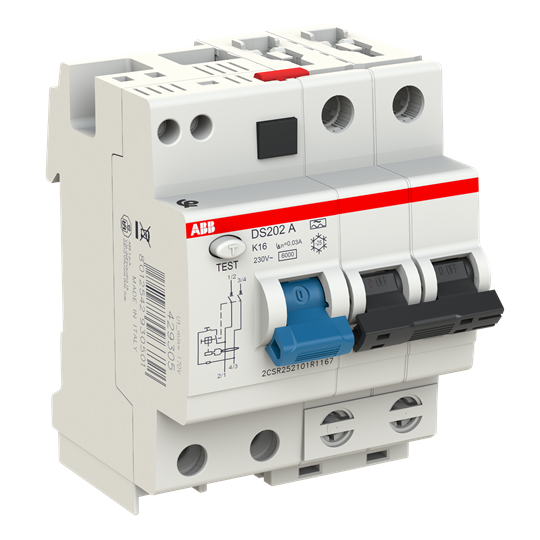

FI/LS-Kombination 6kA, 2P, Typ A, K 16A, 30mA
Produktinformationen FI/LS-Kombination 6kA, 2P, Typ A, K 16A, 30mA
| Breaking capacity: | 6 kA |
|---|---|
| Concurrently switching neutral conductor: | No |
| Depth: | 69 mm |
| Height: | 93 mm |
| Number of earth leakage circuit breakers: | 1 |
| Number of protected poles: | 2 |
| Rated current: | 16 A |
|---|---|
| Rated fault current: | 30 mA |
| Release characteristic: | K |
| Width: | 70 mm |
| Wiring on terminal block: | No |
Anmelden
Zubehör
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.
Signalkontakt/Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-S/H6R: Anzeige der Schaltstellung der Gerätekontakte durch Hilfsschalterfunktion oder Meldung, wenn der Schutzschalter durch einen Fehler ausgelöst hat. (Überstrom/Kurzschluss für Sicherungsautomaten und FI/LS-Schalter, Fehlerstrom gegen Erde für FI-Schutzschalter und FI/LS-Schalter).
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.
Unterspannungsauslöser Funktion: Schutz der Last im Falle eines Spannungsabfalls, positive Sicherheit (Gerät schaltet, wenn Spannung unterbrochen wird), für Not-Aus-Kreise mit Öffnerkontakt nutzbar. Geeignet für Sicherungsautomaten S200 und S300P, FI-Schutzschalter F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (aktuell nicht mit DS201 zugelassen,) DS203NC (mit SN201-IH Kopplungsmodul/Hilfskontakt für DS203NC), FI/LS-Kombinationen DS200 (DDA200 + S200/S300) und Lasttrennschalter SD200. Die Kombination mit S2C-UA ist nach Zusammenbau auf Funktion zu prüfen.
Unterspannungsauslöser Funktion: Schutz der Last im Falle eines Spannungsabfalls, positive Sicherheit (Gerät schaltet, wenn Spannung unterbrochen wird), für Not-Aus-Kreise mit Öffnerkontakt nutzbar. Geeignet für Sicherungsautomaten S200 und S300P, FI-Schutzschalter F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (aktuell nicht mit DS201 zugelassen,) DS203NC (mit SN201-IH Kopplungsmodul/Hilfskontakt für DS203NC), FI/LS-Kombinationen DS200 (DDA200 + S200/S300) und Lasttrennschalter SD200. Die Kombination mit S2C-UA ist nach Zusammenbau auf Funktion zu prüfen.
Unterspannungsauslöser Funktion: Schutz der Last im Falle eines Spannungsabfalls, positive Sicherheit (Gerät schaltet, wenn Spannung unterbrochen wird), für Not-Aus-Kreise mit Öffnerkontakt nutzbar. Geeignet für Sicherungsautomaten S200 und S300P, FI-Schutzschalter F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (aktuell nicht mit DS201 zugelassen,) DS203NC (mit SN201-IH Kopplungsmodul/Hilfskontakt für DS203NC), FI/LS-Kombinationen DS200 (DDA200 + S200/S300) und Lasttrennschalter SD200. Die Kombination mit S2C-UA ist nach Zusammenbau auf Funktion zu prüfen.
Unterspannungsauslöser Funktion: Schutz der Last im Falle eines Spannungsabfalls, positive Sicherheit (Gerät schaltet, wenn Spannung unterbrochen wird), für Not-Aus-Kreise mit Öffnerkontakt nutzbar. Geeignet für Sicherungsautomaten S200 und S300P, FI-Schutzschalter F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (aktuell nicht mit DS201 zugelassen,) DS203NC (mit SN201-IH Kopplungsmodul/Hilfskontakt für DS203NC), FI/LS-Kombinationen DS200 (DDA200 + S200/S300) und Lasttrennschalter SD200. Die Kombination mit S2C-UA ist nach Zusammenbau auf Funktion zu prüfen.
Funktion des mechanischen Auslöser: Löst die zugehörigen Sicherungsautomaten aus, wenn Schaltschrank- oder Schaltanlagentüren geöffnet oder entfernt werden. Geeignet für Sicherungsautomaten S200 (auf beiden Seiten der Geräte) und FI/LS-Kombination DS200 (nur auf der rechten Seite, da sich auf der linken Seite FI-Block DDA200 befindet). Geeignet für Lasttrennschalter SD200.
