Hochlei.-Sicherungsautomat, 16A, B, 1000VDC=Icu 50kA, 4P
Produktinformationen Hochlei.-Sicherungsautomat, 16A, B, 1000VDC=Icu 50kA, 4P
| Additional equipment possible: | Yes |
|---|---|
| Ambient temperature during operating: | -40–70 °C |
| Built-in depth: | 82.5 mm |
| Concurrently switching neutral conductor: | No |
| Connectable conductor cross section multi-wired: | 0–50 mm2 |
| Connectable conductor cross section solid-core: | 0–70 mm2 |
| Current limiting class: | 3 |
| Degree of protection (IP): | IP20 |
| Explosion-proof: | No |
| Flush-mounted installation: | No |
| Frequency: | 0–0 Hz |
| Number of poles (total): | 4 |
|---|---|
| Number of protected poles: | 4 |
| Overvoltage category: | 3 |
| Pollution degree: | 2 |
| Power loss: | 12.4 W |
| Rated current: | 16 A |
| Rated impulse withstand voltage Uimp: | 8 kV |
| Rated insulation voltage Ui: | 1500 V |
| Release characteristic: | Other |
| Voltage type: | DC |
| Width in number of modular spacings: | 6 |
Anmelden
Zubehör

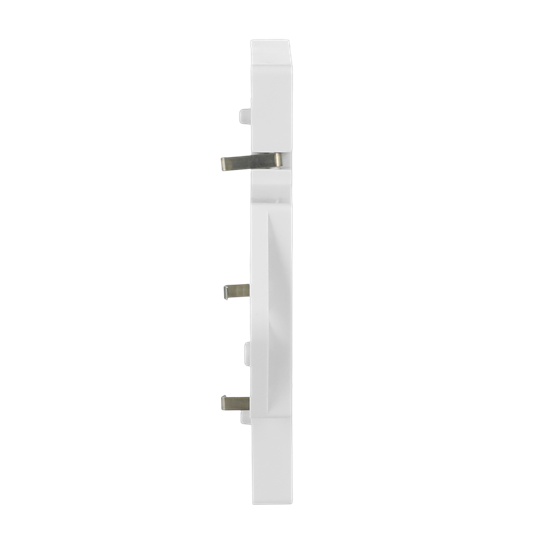

Die Abschließvorrichtung S800U-PLL verhindert ein ungewolltes bzw. fremdes Ein- und Ausschalten des Hochleistungsautomaten S800U. Sie wird seitlich an den Hochleistungsautomaten montiert und kann nur mit Hilfe eines Werkzeuges wieder entfernt werden. Durch die an der Abschließvorrichtung befindliche runde Aussparung wird ein in Amerika standardisiertes Vorhängeschloss gehängt (nicht im Lieferumfang enthalten), welches
Der Hilfskontakt S800-AUX dient zur elektrischen Anzeige des Betriebszustandes des Hochleistungsautomaten. Die beiden Wechslerkontakte schalten immer gleichzeitig mit den Polleiterkontakten und erkennen folgende Betriebszustände: −− manuelle Auslösung −− Auslösung aufgrund einer thermischen Überlast oder aufgrund einer magnetischen Überlast (Kurzschluss)
Der kombinierte Hilfs- und Signalkontakt S800-AUX/ALT dient zur elektrischen Signalisierung des Betriebszustandes des Hochleistungsautomaten. Der Hilfskontakt AUX schaltet immer gleichzeitig mit den Polleiterkontakten und erkennt folgende Auslösungen: −− Manuelles Ein-/Ausschalten −− Auslösung aufgrund einer thermischen Überlast −− Auslösung aufgrund einer magnetischen Überlast (Kurzschluss) −− Auslösung durch S800-SOR oder S800-UVR
Das Zwischenstück S800-IP9 entspricht dem Profil des Hochleistungsautomaten und dient dazu, leere Geräteplätze aufzufüllen. Dank seiner Baubreite von 9 mm lassen sich mit diesem Zwischenstück die Plätze sämtlicher Geräte des S800-Portfolios ergänzen.
Der Drehhebelantrieb für 2- bis 4-polige Geräte ist zur Montage auf der Schaltfeldtür lieferbar. Aufgrund der ergonomischen Form des Drehhebels erfolgt das Schalten besonders mühelos. Er verfügt über eine Schlossverriegelung für die Aus-Stellung, die das Einschalten des Hochleistungsautomaten S800 verhindert. Das Langloch der Schlossverriegelung kann bis zu 3 Vorhängeschlösser mit Bügeldurchmesser 7 mm (nicht im Lieferumfang) aufnehmen. Die Bedienung des Auslösers und die Sicht auf die Kenndaten werden nicht behindert. Ferner ist auch ein Drehhebelantrieb zum Schalten von Maschinen lieferbar, der einen roten Griff auf gelbem Grund besitzt.
Mit der Schaltsperre S800-PLL wird ein ungewolltes Ein- und Ausschalten sicher verhindert. Einfach die Bügel der Schaltsperre durch die am Hochleistungsautomaten vorgesehenen Bohrungen führen und mit einem Vorhängeschloss mit Bügeldurchmesser Ø 4 mm (nicht im Lieferumfang) abschließen. Auch wenn der Hochleistungsautomat mit einer Schaltsperre

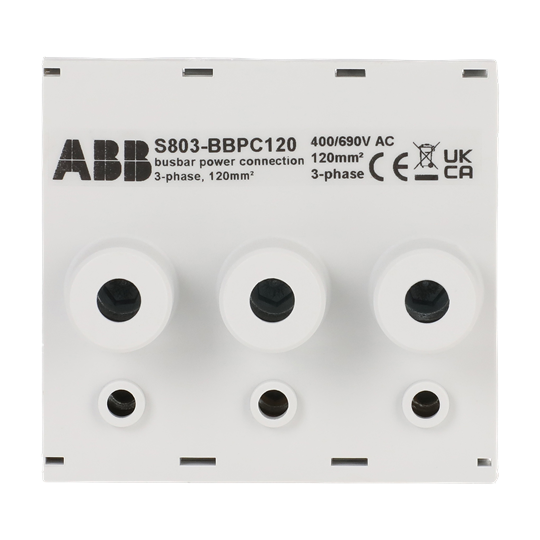

Das S800 Sammelschienensystem besteht aus: S803-BB250 250 A Sammelschiene, 3-polig mit 24 Anschlussfahnen und 2 Endkappen S803-BBPC120 120 mm2 Einspeiseblock, 3-polig S800-BBIC Optionale Berührungsschutzkappe für freie Anschlussfahnen S800-END Optionale Endkappe Die durch den Anwender ablängbare Sammelschiene ermöglicht einen sicheren und rationellen Anschluss von S800 Hochleistungsautomaten. Am Einspeiseblock ist ein Kabelquerschnitt bis zu 120 mm2 anschließbar.
Das S800 Sammelschienensystem besteht aus: S803-BB250 250 A Sammelschiene, 3-polig mit 24 Anschlussfahnen und 2 Endkappen S803-BBPC120 120 mm2 Einspeiseblock, 3-polig S800-BBIC Optionale Berührungsschutzkappe für freie Anschlussfahnen S800-END Optionale Endkappe Die durch den Anwender ablängbare Sammelschiene ermöglicht einen sicheren und rationellen Anschluss von S800 Hochleistungsautomaten. Am Einspeiseblock ist ein Kabelquerschnitt bis zu 120 mm2 anschließbar.
Das S800 Sammelschienensystem besteht aus: S803-BB250 250 A Sammelschiene, 3-polig mit 24 Anschlussfahnen und 2 Endkappen S803-BBPC120 120 mm2 Einspeiseblock, 3-polig S800-BBIC Optionale Berührungsschutzkappe für freie Anschlussfahnen S800-END Optionale Endkappe Die durch den Anwender ablängbare Sammelschiene ermöglicht einen sicheren und rationellen Anschluss von S800 Hochleistungsautomaten. Am Einspeiseblock ist ein Kabelquerschnitt bis zu 120 mm2 anschließbar.
Das S800 Sammelschienensystem besteht aus: S803-BB250 250 A Sammelschiene, 3-polig mit 24 Anschlussfahnen und 2 Endkappen S803-BBPC120 120 mm2 Einspeiseblock, 3-polig S800-BBIC Optionale Berührungsschutzkappe für freie Anschlussfahnen S800-END Optionale Endkappe Die durch den Anwender ablängbare Sammelschiene ermöglicht einen sicheren und rationellen Anschluss von S800 Hochleistungsautomaten. Am Einspeiseblock ist ein Kabelquerschnitt bis zu 120 mm2 anschließbar.
Bei dem individuellen Kennzeichnungssystem für Beschriftungsschilder ILS handelt es sich um eine DIN A5 Polyesterfolie für Tintenstrahl- und Laserdrucker mit hoher Temperaturbeständigkeit. (Falls Laserdrucker verwendet werden, bitte überprüfen, ob selbstklebende Folien mit einer Dicke von 250 μm bedruckt werden können.) Die Klebebeschichtung 3M™9471 LE ist UL-zugelassen mit Aktenzeichen MH 11410. Die einzelnen Schilder sind auf einer Seite vorgestanzt. Handbeschriftbar mit Tinte, Kugelschreiber, Blei- und Faserstiften.
Der S800 Wechseladapter Kit erlaubt ein Tauschen der Klemmenpartien Käfigklemme – Ringkabelschuhanschluss. Käfigklemmenanschluss -> Ringkabelschuhanschluss
Der S800 Wechseladapter Kit erlaubt ein Tauschen der Klemmenpartien Käfigklemme – Ringkabelschuhanschluss. Ringkabelschuhanschluss -> Käfigklemmenschluss
Der S800 Wechseladapter Kit erlaubt ein Tauschen der Klemmenpartien Käfigklemme – Ringkabelschuhanschluss. Käfigklemmenanschluss -> Ringkabelschuhanschluss
Der S800 Wechseladapter Kit erlaubt ein Tauschen der Klemmenpartien Käfigklemme – Ringkabelschuhanschluss. Ringkabelschuhanschluss -> Käfigklemmenschluss
Der Arbeitsstromauslöser S800-SOR dient zur Fernauslösung des S800-Hochleistungsautomaten mittels eines elektrischen Impulses. Der Betrieb des Auslösers ist bei einer Spannung zwischen 70% und 110% der Netznennspannung Un sowohl bei Wechselstrom als auch bei Gleichstrom garantiert.
Der Arbeitsstromauslöser S800-SOR dient zur Fernauslösung des S800-Hochleistungsautomaten mittels eines elektrischen Impulses. Der Betrieb des Auslösers ist bei einer Spannung zwischen 70% und 110% der Netznennspannung Un sowohl bei Wechselstrom als auch bei Gleichstrom garantiert.
Der Arbeitsstromauslöser S800-SOR dient zur Fernauslösung des S800-Hochleistungsautomaten mittels eines elektrischen Impulses. Der Betrieb des Auslösers ist bei einer Spannung zwischen 70% und 110% der Netznennspannung Un sowohl bei Wechselstrom als auch bei Gleichstrom garantiert.
Der Arbeitsstromauslöser S800-SOR dient zur Fernauslösung des S800-Hochleistungsautomaten mittels eines elektrischen Impulses. Der Betrieb des Auslösers ist bei einer Spannung zwischen 70% und 110% der Netznennspannung Un sowohl bei Wechselstrom als auch bei Gleichstrom garantiert.
Der Arbeitsstromauslöser S800-SOR dient zur Fernauslösung des S800-Hochleistungsautomaten mittels eines elektrischen Impulses. Der Betrieb des Auslösers ist bei einer Spannung zwischen 70% und 110% der Netznennspannung Un sowohl bei Wechselstrom als auch bei Gleichstrom garantiert.
Der Unterspannungsauslöser S800-UVR kann durch geeignete NOT-Austaster zur NOT-Aus- Abschaltung eingesetzt werden. Der Unterspannungsauslöser schaltet den Hochleistungsautomat bei Ausfall oder bei einem Absinken auf Werte unterhalb 0.7 x Un Spannungsversorgung aus. Nach der Auslösung kann der Hochleistungsautomat wieder eingeschaltet werden, sobald die Spannung über 0.85 x Un liegt.
Der Unterspannungsauslöser S800-UVR kann durch geeignete NOT-Austaster zur NOT-Aus- Abschaltung eingesetzt werden. Der Unterspannungsauslöser schaltet den Hochleistungsautomat bei Ausfall oder bei einem Absinken auf Werte unterhalb 0.7 x Un Spannungsversorgung aus. Nach der Auslösung kann der Hochleistungsautomat wieder eingeschaltet werden, sobald die Spannung über 0.85 x Un liegt.
Der Unterspannungsauslöser S800-UVR kann durch geeignete NOT-Austaster zur NOT-Aus- Abschaltung eingesetzt werden. Der Unterspannungsauslöser schaltet den Hochleistungsautomat bei Ausfall oder bei einem Absinken auf Werte unterhalb 0.7 x Un Spannungsversorgung aus. Nach der Auslösung kann der Hochleistungsautomat wieder eingeschaltet werden, sobald die Spannung über 0.85 x Un liegt.
Der Unterspannungsauslöser S800-UVR kann durch geeignete NOT-Austaster zur NOT-Aus- Abschaltung eingesetzt werden. Der Unterspannungsauslöser schaltet den Hochleistungsautomat bei Ausfall oder bei einem Absinken auf Werte unterhalb 0.7 x Un Spannungsversorgung aus. Nach der Auslösung kann der Hochleistungsautomat wieder eingeschaltet werden, sobald die Spannung über 0.85 x Un liegt.
Der Polverbinder S802-LINK50 kann bis zu einem Bemessungsstrom von 50 A eingesetzt werden für die Baureihe S800PV.
Motorantrieb für Hochleistungsautomaten Die S800-RSU macht den Einsatz der S800 Hochleistungsautomaten noch komfortabler. Angetrieben von einem bürstenlosen DC-Motor sorgt die S800-RSU für schnellstes Schalten aus der Ferne. Montierbarkeit der S800-RSU: Die S800-RSU ist auf alle mehrpoligen S800 Hochleistungsautomaten montierbar. Die Verdrahtung und Bedienung ist denkbar einfach und somit auf dem Feld möglich. Der Anschluss erfolgt durch einen 10-poligen Micro Fit 3.0 Stecker statt (nicht im Lieferumfang enthalten). Die S800-RSU kann mit Standard-MDRC Drucktastern und Leuchtmelder oder über eine speicherprogrammierbare Steuerungen (SPS) erfolgen.
Motorantrieb für Hochleistungsautomaten Die S800-RSU macht den Einsatz der S800 Hochleistungsautomaten noch komfortabler. Angetrieben von einem bürstenlosen DC-Motor sorgt die S800-RSU für schnellstes Schalten aus der Ferne. Montierbarkeit der S800-RSU: Die S800-RSU ist auf alle mehrpoligen S800 Hochleistungsautomaten montierbar. Die Verdrahtung und Bedienung ist denkbar einfach und somit auf dem Feld möglich. Der Anschluss erfolgt durch einen 10-poligen Micro Fit 3.0 Stecker statt (nicht im Lieferumfang enthalten). Die S800-RSU kann mit Standard-MDRC Drucktastern und Leuchtmelder oder über eine speicherprogrammierbare Steuerungen (SPS) erfolgen.
Der Polverbinder S802-LINK125 kann bis zu einem Bemessungsstrom von 125 A eingesetzt werden. Bei Verwendung eines Sicherungsautomaten mit einem Bemessungsstrom von 125 A werden etwa 50 % der durch den Strom erzeugten Wärme über die Leiter oder Drähte, die über die Klemmen mit dem Automaten verbunden sind, sowie über die Ein- und Ausgänge verteilt. Der Polverbinder ist eine evolutionäre Form des elektrischen Steckverbinders, der in der Lage ist, die erzeugte Wärme abzuführen und die thermischen Bedingungen der Anwendung deutlich zu verbessern. Der Polverbinder leitet die Wärme durch natürliche Konvektion ab und ist aufgrund seiner Durchschlagfestigkeit auch bei Berührung sicher.
