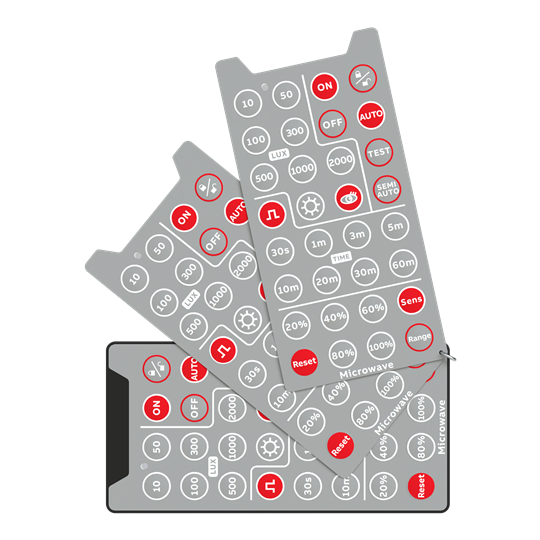

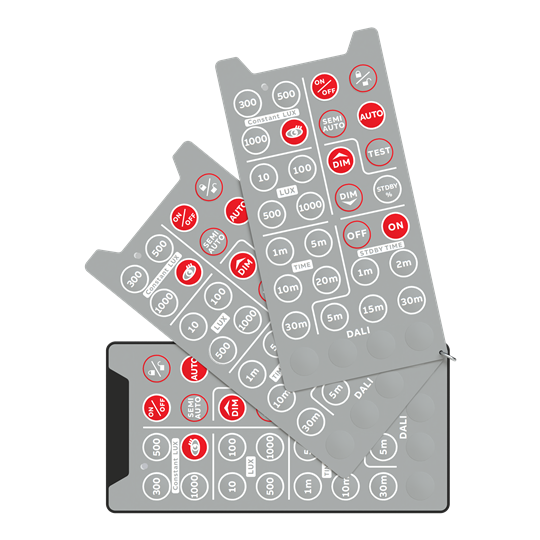

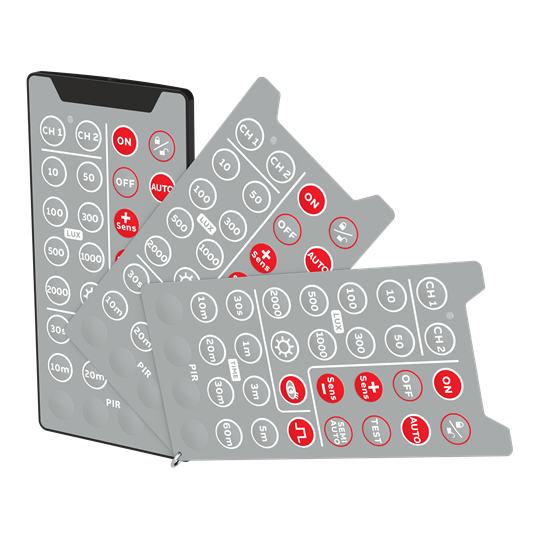

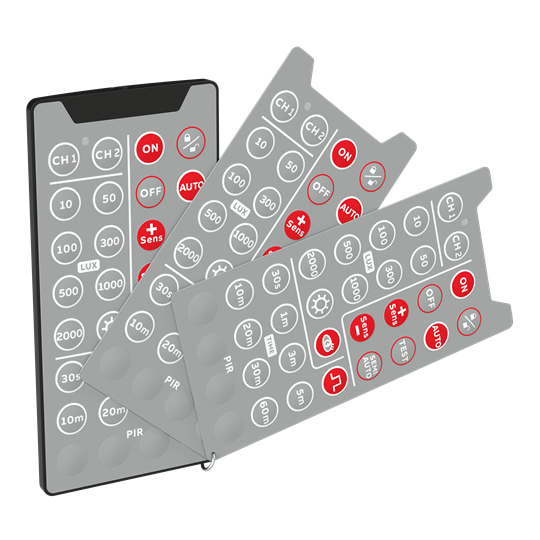

IR Service-Handsender für Präsenzmelder BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen/HKL. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 2,0 m / Ø 8,0 m / Ø 3,0 m -3,0 m / Ø 3,0 m / Ø 10,0 m / Ø 4,0 m -4,0 m / – / Ø 12,0 m / Ø 5,0 m HKL-Ausgang: -5 … 30 V DC: max. 5 A -5 … 250 V AC: max. 5 A -5 … 250 V AC (cos φ = 0.4): max. 1 A Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle (IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm Dicke der Deckenmontage 9 ... 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Ausschaltverzögerung HKL: 10 s, 1 min, 5 min, 10 min, 20 min, 30 min und 60 min. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / 30x4m /12x2,5m -3,0 m / 40x5m / 16x3m Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle ( IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / Ø 20,0 m / Ø 3 m -3,0 m / Ø 24m / Ø 3,5m -4,0 m / Ø 18,0 m / Ø 3,5 m Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle (IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum bewegungsabhängigen Schalten von Beleuchtungen auch durch dünne Wände (WC-Anlagen). Erfassungsbereich kreisförmig: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 8,0 m / Ø 10,0 m / Ø 10,0 m -3,0 m / Ø 6,0 m / Ø 10,0 m / Ø 10,0 m Einstellung des Entfernungsbereichs (DIS): 20%,40%,60%,80%,100%. Einstellung der Empfindlichkeit /SENS): 20%,40%,60%,80%,100%. Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit Teach-In Funktion der Helligkeitsschaltschwelle ( IR Handsender und am Gerät). Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 ... 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. HF-Frequenz: 24 GHz. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich Radial: Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1 -2,5 m / Ø 2,0 m / Ø 8,0 m / Ø 3,0 m -3,0 m / Ø 3,0 m / Ø 10,0 m / Ø 4,0 m -4,0 m / – / Ø 12,0 m / Ø 5,0 m Beleuchtungslast: -50 Stk. für DALI-Leuchte oder LED-Treiber Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb . Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 10 min, 30 min und 60 min. Für DALI2-Broadcastbetrieb (Zentral-Telegramm). Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Es kann zwischen zwei Betriebsarten gewählt werden: -Betriebsart "Helligkeitsschwelle" einstellbar: 10.1000Lux -Betriebsart "Konstantlichtregelung" einstellbar: 200.1000Lux Standby-Helligkeit: -Diese Funktion kann optional aktiviert werden -In dieser Funktion dimmt die Beleuchtung "ohne" Bewegung zuerst auf den eingestellten Helligkeitswert und schaltet erst bei weiter fehlender Bewegung nach der Nachlaufzeit Standby ab. Standby-Helligkeit - Einstellbare Helligkeit: 10-50%. Nachlaufzeit Standby-Helligkeit: 30 s, 1 min, 5 min, 10 min, 30 min und EIN/AUS. Designlinie: BasicLINE

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich Korridor: Einbauhöhe / Erfassungsbereich Tangential / Radial L1 -2,5 m / 30x4m /12x2,5m -3,0 m / 40x5m / 16x 3m Beleuchtungslast: -50 Stk. für DALI-Leuchte oder LED-Treiber Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Halbautomatik/Tasterbetrieb. Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen. – Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang). Einstellelemente frontseitig zugänglich. Deckenausschnitt: Ø 68 mm. Dicke der Deckenmontage 9 - 25 mm. Schutzart uP/Deckeneinbau: IP20. Schutzart mit AP-Gehäuse 6884-916: IP54. Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 10 min, 30 min und 60 min. Für DALI2-Broadcastbetrieb. Fernbedienbar und parametrierbar über IR-Handsender 6843-101. Es kann zwischen zwei Betriebsarten gewählt werden: -Betriebsart "Helligkeitsschwelle" einstellbar: 10.1000Lux -Betriebsart "Konstantlichtregelung" einstellbar: 200.1000Lux Standby-Helligkeit: -Diese Funktion kann optional aktiviert werden. -In dieser Funktion dimmt die Beleuchtung "ohne" Bewegung zuerst auf den eingestellten Helligkeitswert und schaltet erst bei weiter fehlender Bewegung nach der Nachlaufzeit Standby ab. Standby-Helligkeit - Einstellbare Helligkeit: 10-50%. Nachlaufzeit Standby-Helligkeit: 30 s, 1 min, 5 min, 10 min, 30 min und EIN/AUS. Designlinie: BasicLINE
