Isolationsüberwachungsrelais 2We, 1-250kOhm, 0.02-20MOhm, 24VDC
ABB STOTZ-KONTAKT
Produktinformationen Isolationsüberwachungsrelais 2We, 1-250kOhm, 0.02-20MOhm, 24VDC

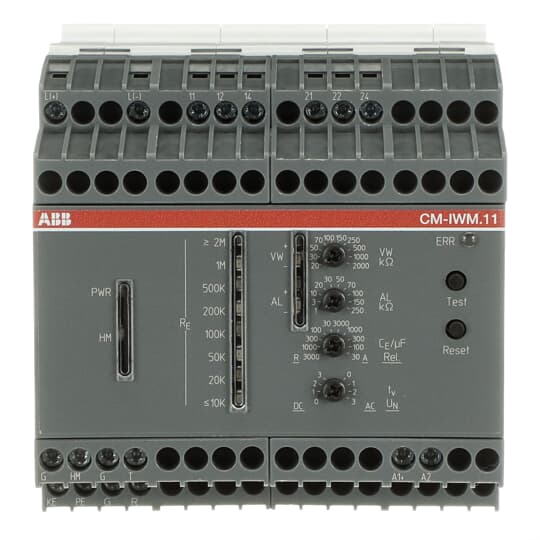

CM-IWM.11 Isolationsüberwachungsrelais
– Präventiver Brand- und Systemschutz
– Schnelle Fehlerlokalisierung durch selektive
Erdschlusserkennung bis L+ und L-
– Universelle Anwendung in nicht geerdeten
DC- / AC- und gemischten IT-Netzwerken bis zu
1500 V Nennspannung
– Geeignet für große Netzableitkapazitäten bis zu 3000 μF
– Einfachste Einstellung über rastende Drehschalter
– Zur Überwachung von Photovoltaikanlagen, auch mit
Dünnschicht-Technologie
– Optimierte Messdauer - normalerweise kürzer als mit
bekannten Messmethoden oder Messverfahren
– Überwachung auch bei spannungsfreiem Netz
– Leitungsbrucherkennung im Messkreis
– Keine zusätzliche Vorschaltmodule erforderlich
| Depth: | 121 mm |
|---|---|
| Error registration possible: | Yes |
| External power supply required: | Yes |
| Function: | For mixed system |
| Height: | 3.5433 mm |
| Indication of insulation value: | Yes |
| Line capacity: | 3000 μF |
| Number of contacts as change-over contact (CO): | 2 |
| Number of contacts as normally closed contact (NC): | 2 |
| Number of contacts as normally open contact (NO): | 2 |
| Operating voltage AC 50 Hz: | 230–230 V |
| Operating voltage AC 60 Hz: | 230–230 V |
|---|---|
| Rated operating frequency: | 16–1000 Hz |
| Response value impedance 1: | 20–2000 kOhm |
| Response value impedance 2: | 20–2000 kOhm |
| Supply voltage DC: | 24–24 V |
| Type of electric connection: | Screw connection |
| Voltage measuring range: | 0–1000 V |
| Voltage type (operating voltage): | AC |
| Voltage type (supply voltage): | DC |
| Width: | 90 mm |
| With detachable clamps: | No |
