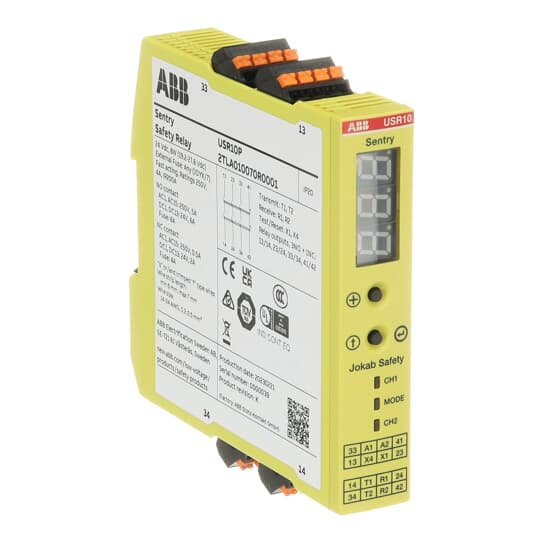

SAFETY UNIVERSAL RELAY 24 V DC Relaisausgänge 3 NC+ 1 NO, PushIn
Produktinformationen SAFETY UNIVERSAL RELAY 24 V DC Relaisausgänge 3 NC+ 1 NO, PushIn
| Control voltage 1: | 24–24 V |
|---|---|
| Control voltage 2: | 24–24 V |
| Depth: | 120 mm |
| Evaluation inputs: | One- and two-channel |
| Height: | 120 mm |
| Model: | Other |
| Number of outputs, safety related, delayed, semiconductors: | 0 |
| Number of outputs, safety related, delayed, with contact: | 0 |
| Number of outputs, safety related, undelayed, semiconductors: | 0 |
| Number of outputs, safety related, undelayed, with contact: | 4 |
| Number of outputs, signalling function, delayed, semiconductors: | 0 |
| Number of outputs, signalling function, delayed, with contact: | 0 |
| Number of outputs, signalling function, undelayed, semiconductors: | 0 |
| Number of outputs, signalling function, undelayed, with contact: | 0 |
| Operating voltage DC: | 24–24 V |
| Performance level according to EN ISO 13849-1: | Level e |
| Power consumption: | 5 W |
| Rated switch current: | 5 A |
| Release-delay: | 20–20 s |
| SIL according to IEC 61508: | 3 |
| Stop category according to IEC 60204: | 0 + 1 |
| Suitable for monitoring of emergency-stop circuits: | Yes |
| Suitable for monitoring of magnetic switches: | Yes |
|---|---|
| Suitable for monitoring of optoelectronic protection equipment: | Yes |
| Suitable for monitoring of position switches: | Yes |
| Suitable for monitoring of proximity switches: | Yes |
| Suitable for monitoring of tactile sensors: | Yes |
| Suitable for monitoring of valves: | Yes |
| Suitable for rail mounting: | Yes |
| Supply voltage DC: | 24–24 V |
| Type of control voltage 1: | DC |
| Type of control voltage 2: | DC |
| Type of electric connection: | Plug-in connection |
| Type of safety according to IEC 61496-1: | 4 |
| Voltage type (operating voltage): | DC |
| Voltage type (supply voltage): | DC |
| Width: | 22.5 mm |
| With approval according to UL: | Yes |
| With approval for BG BIA: | No |
| With approval for TÜV: | Yes |
| With detachable clamps: | Yes |
| With feedback circuit: | Yes |
| With muting function: | No |
| With start input: | Yes |
Anmelden
Zubehör
Die Baureihe Sentry von ABB umfasst das gesamte Spektrum an Sicherheitsrelais, von Basismodellen für einfache Sicherheitsanwendungen oder zur Vervielfachung von Sicherheitsausgängen, bis hin zu hochflexiblen Universalmodellen mit extrem genauen Timerfunktionen. Die Baureihe deckt damit alle Anforderungen an Sicherheitsapplikationen ab. Manueller oder automatischer Reset kann einfach über einen Schalter an der Vorderseite der Relais gewählt werden. Die neue Multi-Reset-Funktion ermöglicht das Zurücksetzen von bis zu 10 Sicherheitsrelais Sentry mit nur einem Reset-Taster. Die Basismodelle BSR sind z.B. für Not-Halt-Abschaltungen oder zur Erweiterung von Sicherheitsausgängen geeignet. Die Einzelfunktionsmodelle SSR eignen sich für Einsatzgebiete wie die Überwachung von Kontakten und OSSD-Signalen oder für Zweihandschaltungen. Die Sicherheitstimer TSR zeichnen sich durch seine sehr hohe Genauigkeit von besser als 1 % aus, und die Universalmodelle USR für alle gängigen Sicherheitsanwendungen bieten zusätzlich Anzeige-und Konfigurationsmöglichkeiten.
