Serien-Stromstoßschalter Spule 12 V AC, 16 A, 2 Schließer

Das Hauptkontaktmodul E292 in 9mm Breite ist anbaubar an den Standard Stromstoßschalter. Bei Bedarf kann die Anzahl der vorhandenen Hauptkontakte im Stromstoßschalter um zwei Schließerkontakte erweitert werden. Das Hauptkontaktmodul gibt es in der 16A Ausführung (z.B. bei Lichtsträngen, die auf 3 Phasen verteilt werden). Bei den 32A Stromstoßschaltern ist eine Erweiterung der Hauptkontakte nicht möglich.

Das Hauptkontaktmodul E292 in 9mm Breite ist anbaubar an den Standard Stromstoßschalter. Bei Bedarf kann die Anzahl der vorhandenen Hauptkontakte im Stromstoßschalter um einen Öffner und einen Schließerkontakt erweitert werden. Das Hauptkontaktmodul gibt es in der 16A Ausführung (z.B. bei Lichtsträngen, die auf 3 Phasen verteilt werden). Bei den 32A Stromstoßschaltern ist eine Erweiterung der Hauptkontakte nicht möglich.

Das Hauptkontaktmodul E292 in 9mm Breite ist anbaubar an den Standard Stromstoßschalter. Bei Bedarf kann die Anzahl der vorhandenen Hauptkontakte im Stromstoßschalter um einen Öffner und einen Schließerkontakt erweitert werden. Das Hauptkontaktmodul gibt es in der 16A Ausführung (z.B. bei Lichtsträngen, die auf 3 Phasen verteilt werden). Bei den 32A Stromstoßschaltern ist eine Erweiterung der Hauptkontakte nicht möglich.

Der Hilfskontakt E299-11 ist für Stromstoßschalter und Installationsrelais verwendbar. Der E299-11 Hilfskontakt ist ein anschnappbares Zusatzgerät, das über die beiden integrierten Kontakte eine individuelle Meldung respektive Signalisierung des aktuellen Betriebszustandes des Hauptmoduls ermöglicht.

SMISSLINE TP ist ein Stecksystem bis 200 A mit direkt aufsteckbaren Schutzgeräten für Anwendungen mit hoher Verfügbarkeit, einfacher und schneller Installation und Wartungsanforderungen. Das System gewährleistet das lastfreie Auf- und Entstecken von Geräten und Komponenten unter Spannung – ohne zusätzliche persönliche Schutzausrüstung gegen elektrische Gefährdung. Das System kann für Spannungen bis 690V AC und 1.000V DC genutzt werden und ist mit 6er und 8er Modulen beliebig erweiterbar.

Das Gruppenmodul E295-GM ist ein hilfreiches Zusatzmodul in zentralgesteuerten Installationen. Es ermöglicht die Bildung und Ansteuerung von fixen Gruppen von Stromstossschaltern, die noch zusätzlich mit der zentralen Ein-Aus-Steuerung kombiniert werden können. Es können zum Beispiel in einem Bürogebäude verschiedene Steuerkreise miteinander verbunden werden. Dadurch kann eine Ansteuerung von Bürogruppen erfolgen, die pro Stockwerk oder sogar über das gesamte Gebäude einer zentralen Ein-Aus-Steuerung unterliegen. Das Gruppenmodul unterliegt keiner Begrenzung in der Anzahl der Steuerkreise. Pro Steuerkreis wird ein Gruppenmodul benötigt. Anwendbar bei Standard-Stromstossschaltern, sowie bei Kombinationen mit Zentralkontaktmodulen.

Das Kompensatormodul E296-CP kommt zum Einsatz, wenn beleuchtete Taster (Befehlsstellen) in Kombination mit Stromstoßschaltern eingesetzt werden. Das Zusatzmodul (Kompensator) ermöglicht, eine höhere Anzahl von Leuchttastern (Induktivität) an einen Stromstoßschalter anzuschließen. Wird kein Kompensatormodul verwendet und der Glimmlampenrückstrom ist höher als 5mA kann der Stromstoßschalter ungewollt ansprechen.

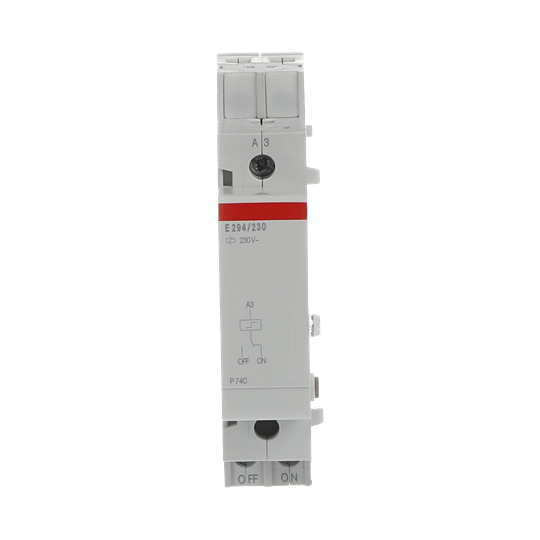

Dieses Zusatzsteuermodul in 18mm Breite ist anbaubar an den Standard Stromstoßschalter und hat eine galvanisch getrennte Kontaktebene. Die Geräte sind mechanisch verbunden. Es kann zwischen der lokalen und der zentralen Befehlsstelle mit zwei unterschiedlichen Steuerspannungspotentialen (z.B. AC lokal, DC zentral) gearbeitet werden. Das Zentralsteuerungsmodul E294 findet seinen professionellen Einsatz bei verschieden ausgeführten Steuerspannungskreisen. Mit diesem anbaubaren Zusatzgerät kann eine saubere übergeordnete und zugleich zentrale Befehlsgabe (alles Aus / alles Ein) realisiert werden. Für eine solche Lösung ist pro Stromstoßschalter, der in die zentrale Ein/Aus Steuerung integriert ist, ein Zentral Ein-Aus Kontrollmodul anzubauen. Die Zentralbefehle haben immer Vorrang und schalten die mechanisch verbundene Spule vom Standard Stromstoßschalter zuverlässig Ein bzw. Aus. Dies erfolgt unabhängig von der vorherigen Schaltstellung der einzelnen Stromstoßschalter.

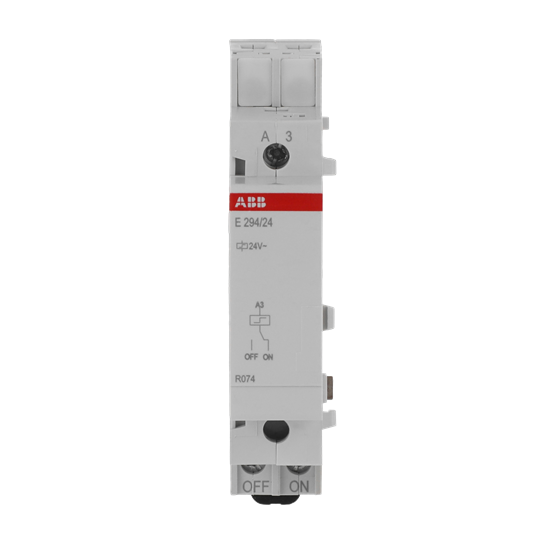

Dieses Zusatzsteuermodul in 18mm Breite ist anbaubar an den Standard Stromstoßschalter und hat eine galvanisch getrennte Kontaktebene. Die Geräte sind mechanisch verbunden. Es kann zwischen der lokalen und der zentralen Befehlsstelle mit zwei unterschiedlichen Steuerspannungspotentialen (z.B. AC lokal, DC zentral) gearbeitet werden. Das Zentralsteuerungsmodul E294 findet seinen professionellen Einsatz bei verschieden ausgeführten Steuerspannungskreisen. Mit diesem anbaubaren Zusatzgerät kann eine saubere übergeordnete und zugleich zentrale Befehlsgabe (alles Aus / alles Ein) realisiert werden. Für eine solche Lösung ist pro Stromstoßschalter, der in die zentrale Ein/Aus Steuerung integriert ist, ein Zentral Ein-Aus Kontrollmodul anzubauen. Die Zentralbefehle haben immer Vorrang und schalten die mechanisch verbundene Spule vom Standard Stromstoßschalter zuverlässig Ein bzw. Aus. Dies erfolgt unabhängig von der vorherigen Schaltstellung der einzelnen Stromstoßschalter.

Das Dauersignalmodul E295-PS ist ein Anbaumodul, das eine Ansteuerung des Stromstoßschalters über ein Dauersignal ermöglicht. Nach Erhalt des Dauersignals (z.B. über eine Zeitschaltuhr) wechselt der Stromstoßschalter seine Kontaktstellung, und zeitgleich wird durch das angebaute Dauersignalmodul die Spule des Hauptmoduls freigeschaltet. Bei der Verwendung eines Dauersignalmoduls ist keine Handbetätigung des Stromstoßschalters möglich, da der Schaltgriff abgedeckt ist. Diese raffinierte Lösung ist besonders nützlich, wenn der Stromstoßschalter über eine Schaltuhr, einen Dämmerungsschalter, einen Bewegungsmelder oder über einen anderen Schalter mit Umschaltkontakt angesteuert wird (z.B. Wechselschalter, Relais, Zeitrelais etc.)
