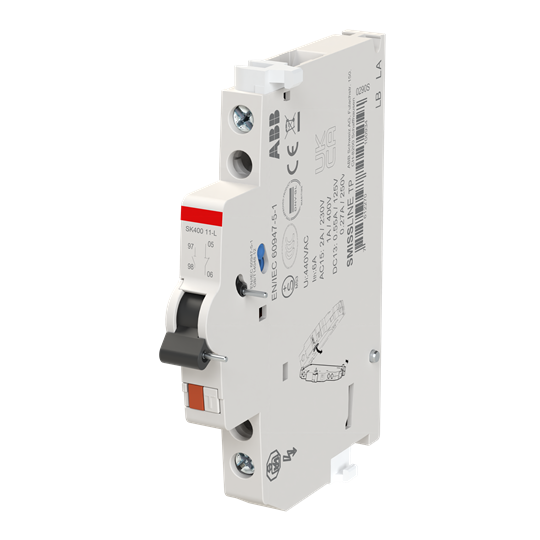

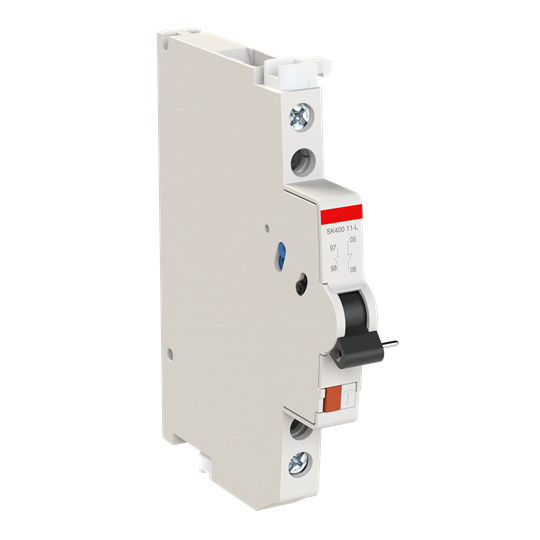

Signalkontakt, 1 Schließer + 1 Öffner 9 mm breit, steckbar, Linksanbau
ABB STOTZ-KONTAKT
Produktinformationen Signalkontakt, 1 Schließer + 1 Öffner 9 mm breit, steckbar, Linksanbau
Die Hilfs- und Signalkontakte werden jeweils links, beim Sicherungsautomat wahlweise auch rechts, an die Schutzgeräte angebaut. Für Hilfs- und Signalkontakte, die über SMISSLINE Hilfsstromschienen LA oder LB eingespeist werden, gibt es eine Version mit integrierter Kontaktierung. Daneben ist auch die konventionelle Einspeisung über Klemmen möglich. Der Hilfskontakt arbeitet analog zu den Hauptkontakten. Der Signalkontakt arbeitet nur bei elektrischer Auslösung. Diese kann mit der Testtaste simuliert werden. Nach jeder Auslösung ist der Signalkontakt mit der orangefarbenen Rückstelltaste wieder in die Ausgangslage zu bringen. Die Auslieferung der Hilfs- und Signalkontakte mit 1S und 1Ö und des Anschlussstützpunktes erfolgt mit einem Kontaktierungsstück zur direkten Kontaktierung auf einem Smissline TP Sockel. Der Signalkontakt Sammelalarm wie Hilfs- und Signalkontakte mit 2S und 2Ö haben zwei Kontaktierungsstücke. Signalkontakt Sammelalarm mit Kontaktierung über Hilfsstromschienen LA, LB: mit diesem Anbauelement kann eine kostengünstige Sammelalarmlösung realisiert werden ohne eine zusätzliche Verdrahtung.
| Mounting method: | Other |
|---|---|
| Number of contacts as change-over contact (CO): | 0 |
| Number of contacts as normally closed contact (NC): | 1 |
| Number of contacts as normally open contact (NO): | 1 |
| Number of fault-signal switches: | 2 |
| Rated operation current Ie at AC-15, 230 V: | 2 A |
